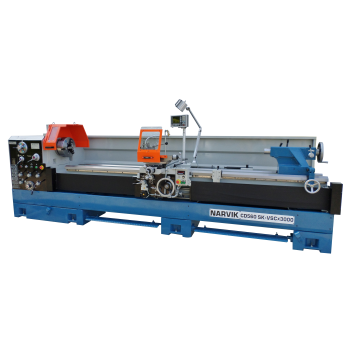

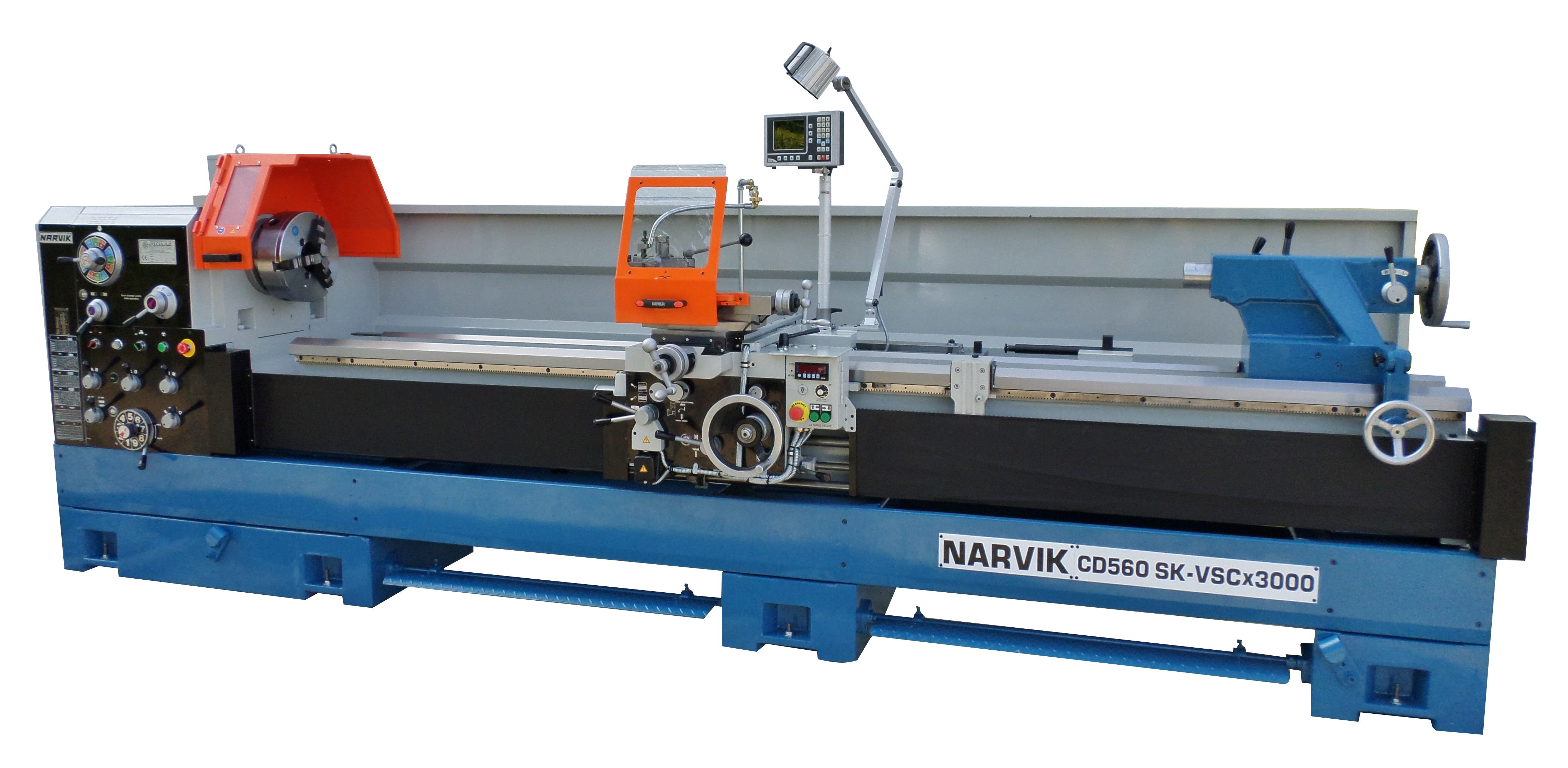

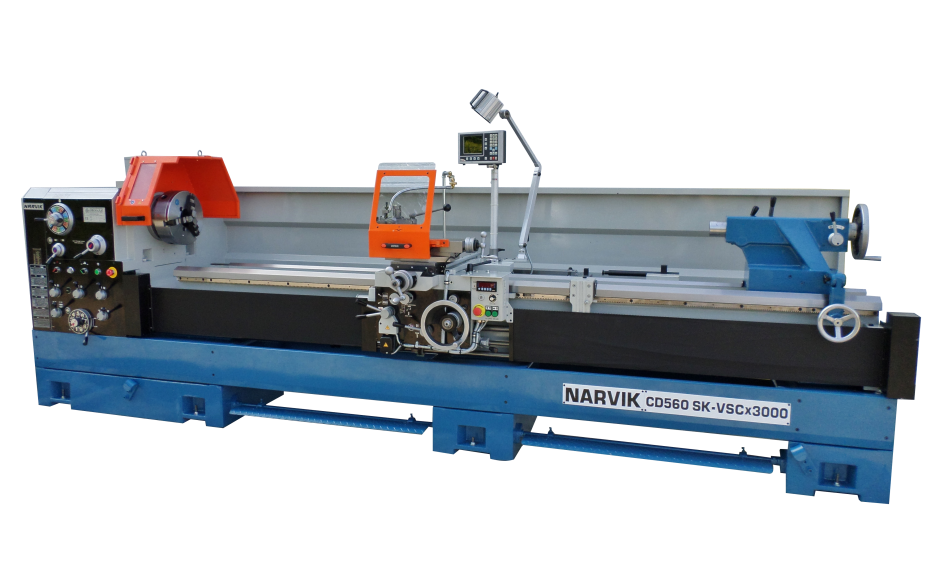

CD-560SK-3000-VSC | NARVIK Conventionele DRAAIMACHINE CD560SK x 3000 VSC

Artikelnr.:
1100001606
Supplier No.:
CD560SKx3000-VSC / 01155604031
Fabrikant:
NARVIK - Machines
Voorraadstatus
Op aanvraag
Prijs:
Price on Request

Kenmerken:

  • Stabiele en nauwkeurige machine voor grof en fijn draaiwerk volgens DIN 8606
  • Geharde en geslepen hoofdspil op 3 plaatsen gelagerd en nastelbaar en Cr. Mo. stalen, geslepen,
    geharde tandwielen en assen in vaste kop
  • Toerentallen stappen d.m.v potmeter regelbaar en door electr. koppeling met digitaal
    kast tevens voorzien van mogelijkheid voor gebruik van constante snijsnelheidsregeling
  • Machine voorzien van frequentieregelaar en 2 assige digitale uitlezing FAGOR met vsc.
  • Geharde en geslepen bedbanen HRC 52-58
  • Smering vaste kop d.m.v. oliepomp voor constante smering van lagers en tandwielen
  • Oliebadsmering in NORTON kast
  • Automatische centrale smering van schort en slede tijdens langsslede verplaatsing en extra
    handsmeerpomp
  • Instelbare slipkoppeling op voedingsassen
  • Breekpenbeveiliging op draadsnijas
  • Mechanische voetrem voor gecontroleerd stoppen van de hoofdspil
  • Nonius op langs- , dwars- en beitelslede en losse kop
  • Pulsknop voor klauwplaatpositionering
  • Vol NORTON draadsnijkast
  • Turcite B gecoate langsslede geleidingen voor zeer soepele verplaatsing met lange levensduur
  • Losse kop met dubbele bed klemming en vertragingstandwieloverbrenging op pinole verplaatsing voor
    zwaar werk
  • Permanente uitsparing in bed voor flens werk en tevens uitneembaar beddeel voor langere stukken
    in de zak te draaien
  • Losse kop d.m.v tandheugel verplaatsbaar over bed.
  • Verschuifbare draadsnij- en voedingsasondersteuning aan losse kop zijde.
  • Langs- en dwarsslede verplaatsing voorzien van ijlgang

Standaard toebehoren:

  • Vaste center + adapter
  • 4-zijdige beitelhouder
  • Koelsysteem
  • Set wisselwielen MD en DP
  • Draadsnijklok
  • Meeneemplaat
  • Volledig achterspatscherm, draadsnij- en voedingsas beveiliging d.m.v infrarood zenders-ontv.
  • Klauwplaatbeschermkap met microschakelaar en sledeschermkap
  • Langsvoedingsstop met 4-6 posities
  • Hoofdschakelaar, noodstop, frequentie regeling met omkeerschakeling, thermische beveiliging,
    zekeringen, 24V-stuurstroom, componenten TE en AB.
  • Nederlandstalige gebruiksaanwijzing en CE-verklaring
  • Constante snijsnelheid in 4 stappen regelbaar
  • Fagor nvp300ts-rs digitale uitlezing op 3 assen

Extra toebehoren (tegen meerprijs)

  • Zelfcentrerende 3-klauw staal ø315mm D1-8 BISON
  • Zelfcentrerende 3-klauw staal ø315mm D1-8 ROHM
  • Onafhankelijke 4-klauwplaat 400mm D1-8 ROHM
  • Opspanplaat 610 mm
  • Vaste bril f 60-300 mm met lagers
  • Lopende bril met stiften
  • Haro snelwisselbeitelhouder K33 + 4 houders
  • Meedraaiend center MK5 rohm 600
  • Zelfspannende boorhouder 3-16 mm MK5
  • Werklamp halogeen 24V
  • Instelbare langssledeaanslag
  • Konus draai inrichting
  • IJlgang langs- en dwarssledeverplaatsing 0,5kW 2m-1m/min
  • Asdoorlaat diam. 102 mm D1-11
  • Klauwplaat 315 mm doorlaat 110 mm

Overige uitvoeringen en toebehoren op aanvraag.
Wijzigingen in prijs en technische uitvoering onder voorbehoud.

Draaidiameter boven bed

560 mm

Draaidiameter boven dwarsslede

350 mm

Draaidiameter in zak

850 mm

Lengte zak, gemeten voor opspanplaat

80/304 mm

Bedbreedte

381 mm

Afstand tussen de centers

3000 mm

HOOFDSPINDEL:

Asdoorlaat

80 mm

Hoofdspilkonus

MTR 80

Spilneusaansluiting

D1-8

Spindelsnelheden 12 st.

20-1200 omw/min

NORTONKAST:

Langsvoedingen 36 st.

0,05-0,7 mm/omw

Dwarsvoedingen 36 st.

0,025-0,35 mm/omw

DRAADSNIJMOGELIJKHEDEN:

Metrisch 38 st.

0,8-14 mm/omw

Inch 36 st.

28-2 g/inch

Module 24 st.

0,4-7 mm/p

D.P. 36 st.

56-4 p/inch

Draadsnij-as

f 45 x 12 mm

SLEDE:

Beitelsledeverplaatsing

230 mm

Max. beitelhoogte

32 mm

Breedte beitelslede

150mm

Dwarssledeverplaatsing

365 mm

Breedte dwarsslede

240 mm

LOSSE KOP:

Pinolediameter

75 mm

Slag van de pinole

180 mm

Pinole opname

MK5

Dwarsverstelling

± 10 mm

MOTOREN:

Vermogen hoofdmotor

11 kW

Vermogen koelpompmotor

0,2 kW

Aansluitspanning

400V-3Ph-50Hz

Geluidsniveau

74 DBA

MACHINEAFMETINGEN:

Lengte 3000 mm t.d.c.

4650 mm

BxH

1270x1480 mm

NETTO GEWICHT:

3000 mm t.d.c.

3450 kg
