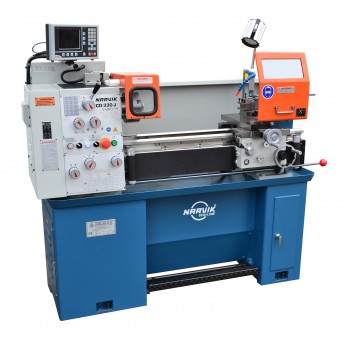

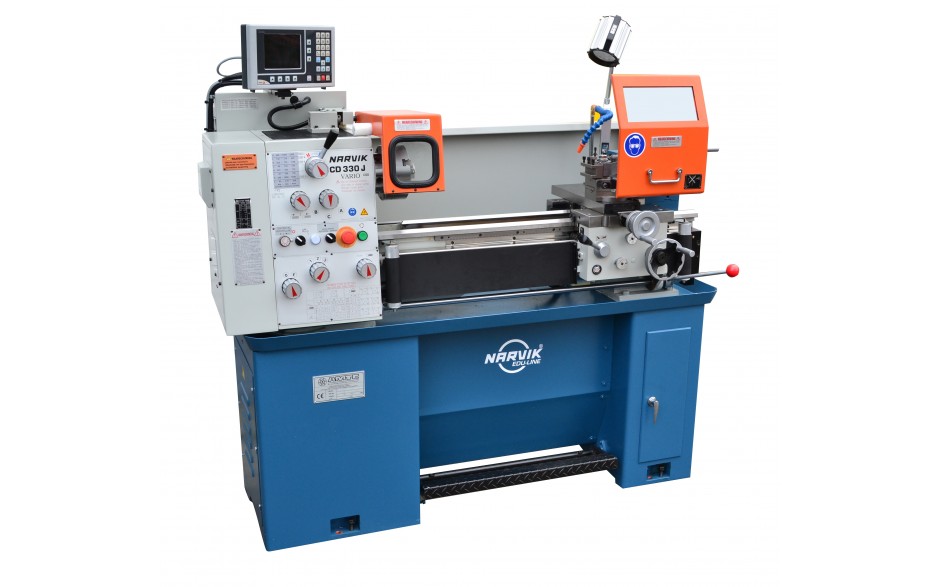

CD-330-J | NARVIK conventionele draaimachine TRAINER Ø330x750 (STANDAARD UITVOERING) CE16.1
- Voorraadstatus
- Levering binnenkort verwacht
- Prijs:
- Price on Request
Artikelomschrijving
Een degelijke en compleet uitgevoerde NARVIK draaimachine met bereik van ø330 x 750 mm. Door zijn compacte bouwwijze (L1,65x Br 0,8 mtr) uitermate geschikt voor scholing en kleine onderhoud doeleinden.
Geleverd onder volledige CE-conformiteit en voorzien van:
- Hoofdspil toerentalbereik 16st 53-2000rpm d.m.v. 8 schakel standen + 2 toeren schakelaar
- Klauwplaat-afscherming met elektrische beveiliging
- Meelopende (spat- en spanen) afschermkap op de slede
- Rvs stalen kap plus rol hoes afscherming van de draadsnij + voeding as
- Volledige achterwand
- Wisselwielkast met elektrische beveiliging
- Voetrem t.b.v. hydraulisch bedienen remklauwen op spilmotor poelie remschijf
- Beveiligde hoofdspindel start-stop omkeer hendel aan slede
- Noodstop-voorziening, en vergrendelbare hoofdschakelaar
- Thermische beveiligingen en zekeringen
- “0”-spanningsbeveiliging
- 24Vac stuurstroom circuit, en spindel puls knop
- Hoofdspil 2 toeren motor
- Gebalanceerde, gehard en geslepen hoofdspil en hoofdspil tandwielen
- Hoofdspil tandwielkast voorzien van oliebad spat smering
- Geharde en geslepen langs bed banen Rc-50
- Oliebadsmering in half-norton kast en schort
- Instelbare slipkoppeling op langs- en dwarsvoeding-as
- Breekpen beveiliging van draadsnij-as
- Slede geleidingen en bronzen dwarsspil moer nastelbaar

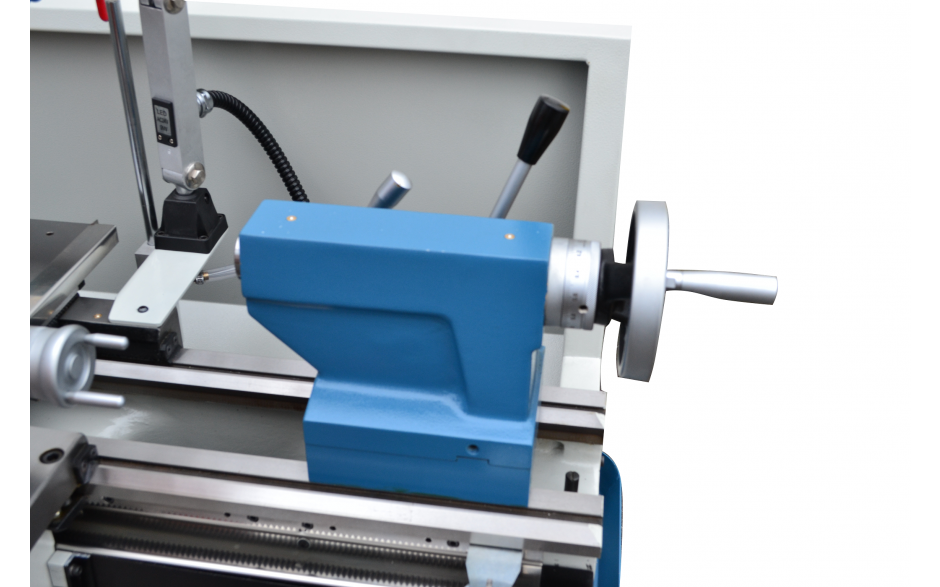

- Nonius op handwiel langs-, dwars-, beitel-slede, en losse kop, pinole tevens voorzien van
100mm diepte schaal en meeneemlip uitdrijf gat - Keuze knop voor langs of dwars voeding met beveiliging op draadsnijmoer
- Aparte knop voor in-uit schakelen automatische voeding
Standaard toebehoren:
- Zelf-centrerende 3-klauwplaat ø160 mm D1-4 St met 2 set bekken BISON 3544

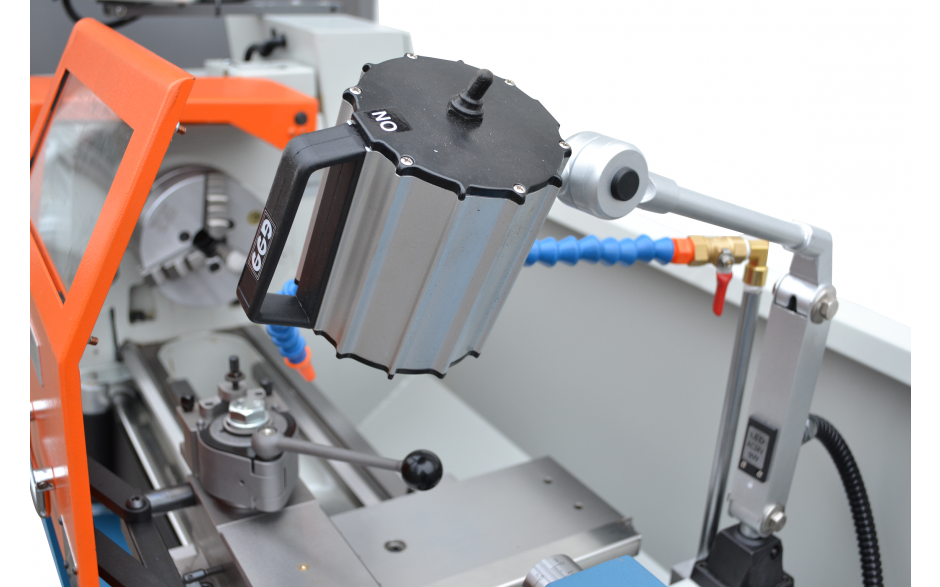

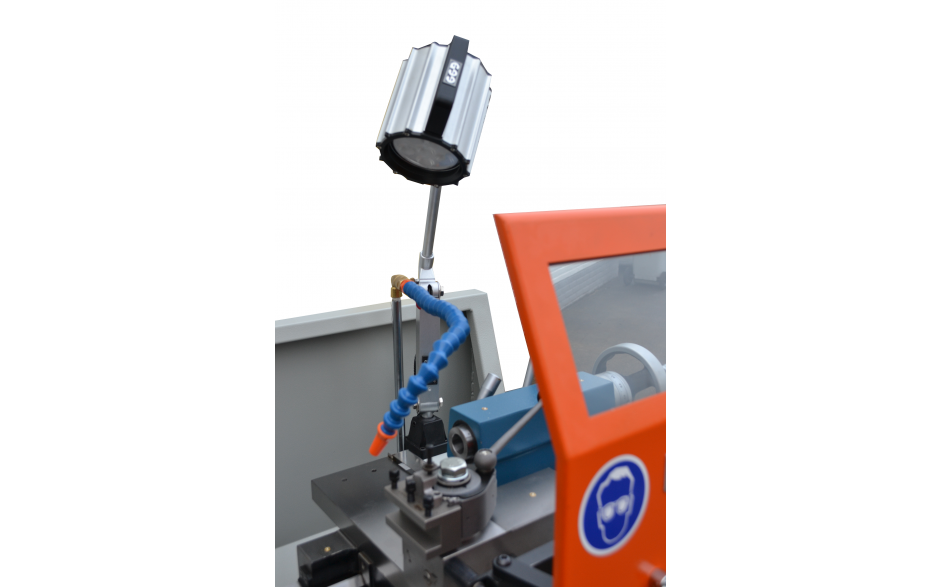

- Werklamp 24Vac LED 9W
- Koelmiddel inrichting 9Ltr
- Hoofdspil adapter konus MK4-1/2 / MK3,incl 2 vaste centers
- 4-zijdige beitelhouder max. beitelhoogte 20mm
- Wisselwielen-set voor draadsnijden inch draad / grof metrisch
- Draadsnijklok
- Kastvoet met stelbouten, gesloten opberg ruimte, en incl. voetrem
- Onderhoudsgereedschap
- CE-conformiteit met machinehandboek, elektrisch schema en onderdelen tekeningen
Extra toebehoren (tegen meerprijs):
- Onafhankelijke 4-klauwplaat ø200 mm G met 1 set omkeerbare D1-4 BISON 4344
- Zelf-centrerende 4-klauwplaat ø160 mm G met 2 set bekken D1-4 BISON 3644
- Vaste bril ø10-70 mm met 3 bronzen punten
- Lopende bril ø10-65 mm met 2 bronzen punten
- Meerprijs voor bril stift met lager i.p.v. bronzen punt per stuk
- Spantanghouder cap. ø1,5-30mm doorlaat 25mm type 5C D1-4 met sleutel incl. set 5C tangen ø3-25mm
- Opspanplaat met sleuven +/- ø250mm D1-4
- Meeneemplaat D1-4
- Achter-flens ø165mm D1-4 t.b.v. klauwplaat montage
- Meedraaiend center MK3 BALL
- Zelfspannende boorkop 3-16 mm met stift MK3-b16
- Haro snelwissel beitelhouder set K11 incl. 4 houders (3xD20 +1xB20 +1xP14)
- Set beitels met wisselplaten of HM gesoldeerd (20mm)
- Zak in bed alleen af fabriek leverbaar
- Konus lang-draai inrichting
- Variabel toerental in 8 stappen 2,2 kw 40-2500 rpm, incl. electr. rem en 5 slag potmeter aan slede
(professioneler alternatief CD330VSJ uitvoering) - Professionele digitale uitlezing FAGOR voorzien van: 2-as teller NV 20i-T, MT22-MT77, linialen,
EC3TD kabels, teller steun, incl. montage
