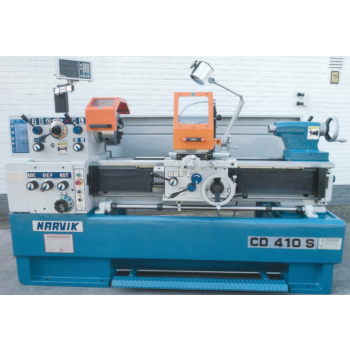

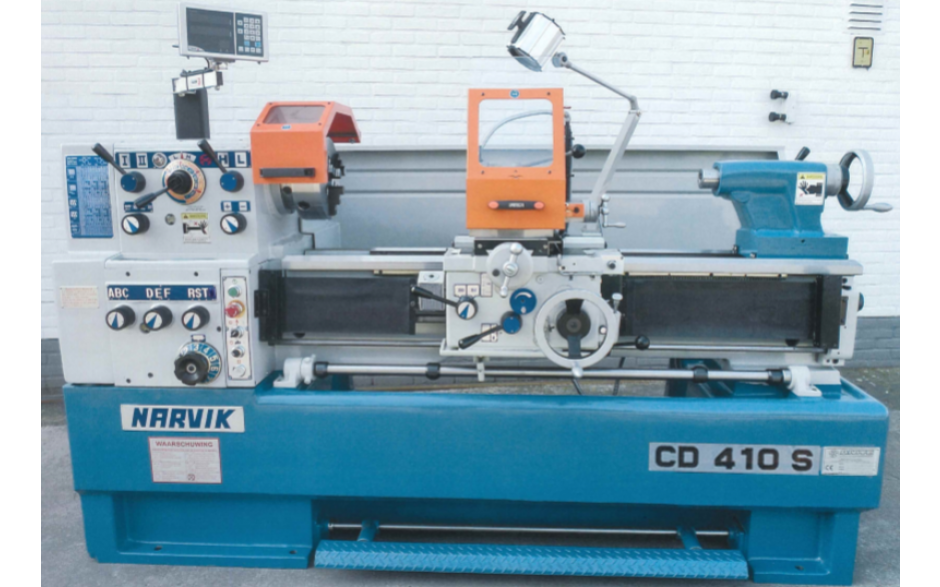

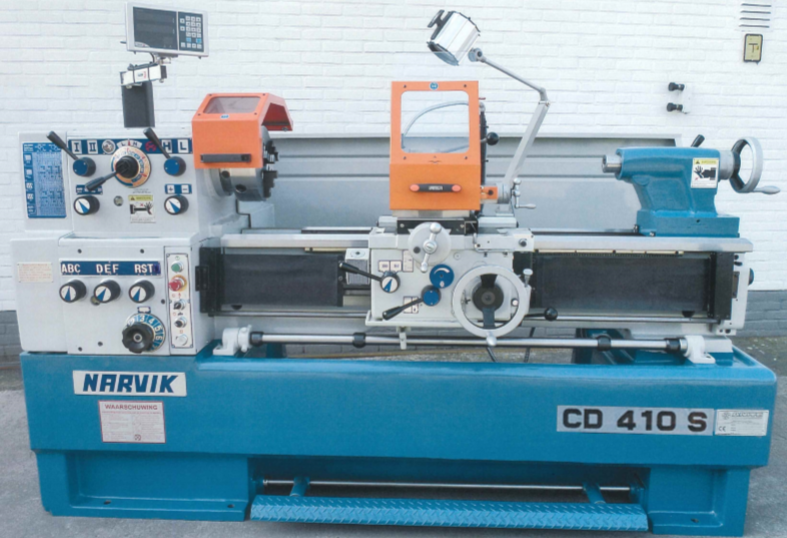

CD-410-SX | NARVIK CONVENTIONELE DRAAIMACHINE ø410x750

Artikelnr.:
1100000576
Supplier No.:
CD-410-SX / 01104104007
Fabrikant:
NARVIK - Machines
Voorraadstatus
Op aanvraag
Prijs:
Price on Request

Uitermate gebruiksvriendelijke en soepele werkende draaibank van zeer stabiele constructie en zwaar gegoten onderdelen uit MEHANITE met uitneembare zak in bed. Brede bedbanen voor zowel slede als losse kop gehard (± 54-58 RC) en geslepen. Slede voorzien van centrale smering voor de leibanen. Schort voorzien van oliebad smering. Instelbare slipkoppeling in de schort voor de langs- en dwarsvoeding. Alle geleidingen van langs-, dwars- en beitelslede zijn nastelbaar en bewegingen te blokkeren.

Draadsnij- en voedingskast in VOL-NORTON-uitvoering met een zeer volledig draadsnijbereik, snel-verstelbaar en draaiend in een oliebad. D.m.v. een hendel om te schakelen van fijne naar groffe verplaatsing. De draadsnijas is beveiligd d.m.v. een breekpen.

Geharde, precisie geslepen en gebalanceerde hoofdspil met Camlock-neus. Gelagerd op 3 punten, in nastelbare lagers dat een trillingsvrij verspanen garandeerd.
Hoofdspil-aandrijving over een gehard en geslepen tandwielset met een groot toerentalbereik en zeer laag geluidsniveau. De hoofdspillagers en tandwielen in de vaste kop worden gesmeerd d.m.v. spatsmering.

Voetrem voor een snelle en veilige stop van de hoofdspil. Veiligheidshendel aan de schort voor het veilig starten en omkeren van de spiltoerentallen. De machine is tevens voorzien van: veiligheidsschakelaar op de wisselwielkast / nulspanning-beveiliging / thermische beveiliging / automatische sterdriehoek-schakeling / omkeerinrichting / noodstop / trafo / zekeringen / 24V-stuurstroom en hoofdschakelaar.

Kenmerken:

  • Gebalanceerde, geharde en geslepen hoofdspil op 3 punten gelagerd
  • Geharde en geslepen bedbanen en tandwielen
  • Oliebadsmering in Nortonkast en schort
  • Vol-NORTON draadsnijkast
  • Slipkoppeling op voedingsassen en koppelbegrenzing op draadsnij-as
  • Nonius op langs-, dwars-, beitelslede en losse kop
  • Mechanische voetrem
  • Puls knop voor klauwplaat positionering
  • Smering vaste kop d.m.v. oliepomp
  • Geforceerde smering van slede en bedbanen
  • Turcite B gecoate tegengeleidingen voor zeer lage wrijvingsweerstand en lange levensduur

Standaard toebehoren:

  • Zelfcentrerende 3-klauw  200 mm BISON 3544
  • Vast center MK4 + adapter
  • Koelvloeistofsysteem
  • Achterspatscherm + sledeschermkap
  • Klauwplaatbeschermkap met eindgeschakelde microschakelaar
  • 4-positie langsafslag
  • Spanenbak
  • Afscherming voor draadsnij- en voedingsas (rolband)
  • Draadsnijklok
  • Voetrem
  • CE-verklaring en Nederlandstalige gebruiksaanwijzing

Extra toebehoren (tegen meerprijs):

  • Onafhankelijke 4-klauw ø 310 mm D1-6 BISON 4344
  • Vaste bril ø 150 mm
  • Vaste bril met lagers ø 230 mm
  • Lopende bril ø 55 mm
  • Opspanplaat ø 360 mm D1-6
  • Meeneemplaat D1-6
  • HARO snelwissel-beitelhouder K22 + 4 wisselhouders
  • Set draaibeitels
  • Halogeen werklamp, gemonteerd
  • 4-positie langsaanslag
  • Micro-langsaanslag
  • Konus-draaiïnrichting
  • Zelfspannende boorkop 3-16 met stift MK4
  • Meedraaiend center BISON 8811-MK4
  • Motor 5 KW meerprijs
  • Spantanghouder + spantangen
  • Professionele digitale uitlezing FAGORNVK 20,inclusief montage twee MT-glaslinealen
  • Teller NV300T met 10 tool offsets en conuscalculatie

Draaidiameter boven bed

 410 mm

Draaidiameter boven dwarsslede

240 mm

Draaidiameter in zak

595 mm

Lengte zak, gemeten voor opspanplaat

155 mm

Bedbreedte

300 mm

Afstand tussen centers SX

762 mm

Afstand tussen centers S

1016 mm

Afstand tussen centers SL

1530 mm





HOOFDSPINDEL:



Asdoorlaat

 52 mm

Hoofdspilkonus

MK6

Spilneusaansluiting

D1-6

Spindelsnelheden (12 st.)

30-2000 omw/min





NORTONKAST:



Langsvoedingen (40 st.)

 0,032-0,898 mm/omw

Dwarsvoedingen (40 st.)

0,013-0,359 mm/omw





DRAADSNIJMOGELIJKHEDEN:



Metrisch (53 st.)

0,4-14 mm/omw

Inch (40 st.)

56-2 g/inch

Module (44 st.)

0,4-7 mm/p

D.P. (32 st.)

32-4 p/inch

Draadsnij-as

 diam. 32x6 mm





SLEDE:



Beitelsledeverplaatsing

120 mm

Max. beitelhoogte

25 mm

Dwarssledeverplaatsing

230 mm

Breedte beitelslede

110 mm

Breedte dwarsslede

180 mm





LOSSE KOP:



Pinolediameter

54 mm

Slag van de pinole

120 mm

Pinole opname

MK4

Dwarsverstelling

ca. 10 mm





MOTOREN:



Vermogen hoofdmotor

3,75 kW(optie 5KW)

Vermogen koelpompmotor

 0,1 kW

Aansluitspanning

400V-3Ph-50Hz

Geluidsniveau

72DBª





MACHINEAFMETINGEN:



Lengte 410 SX

1986 mm

Lengte 410 S

 2240 mm

Lengte 410 SL

2755 mm

B x H

1120x1350 mm





NETTO GEWICHT:



Netto gewicht 410 SX

1575 kg

Netto gewicht 410 S

1700 kg

Netto gewicht 410 SL

1850 kg
