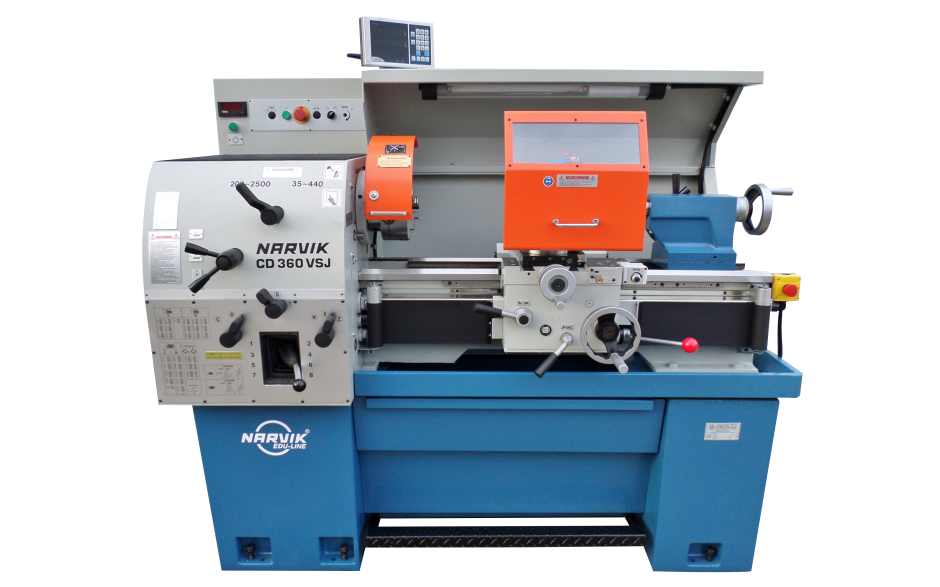

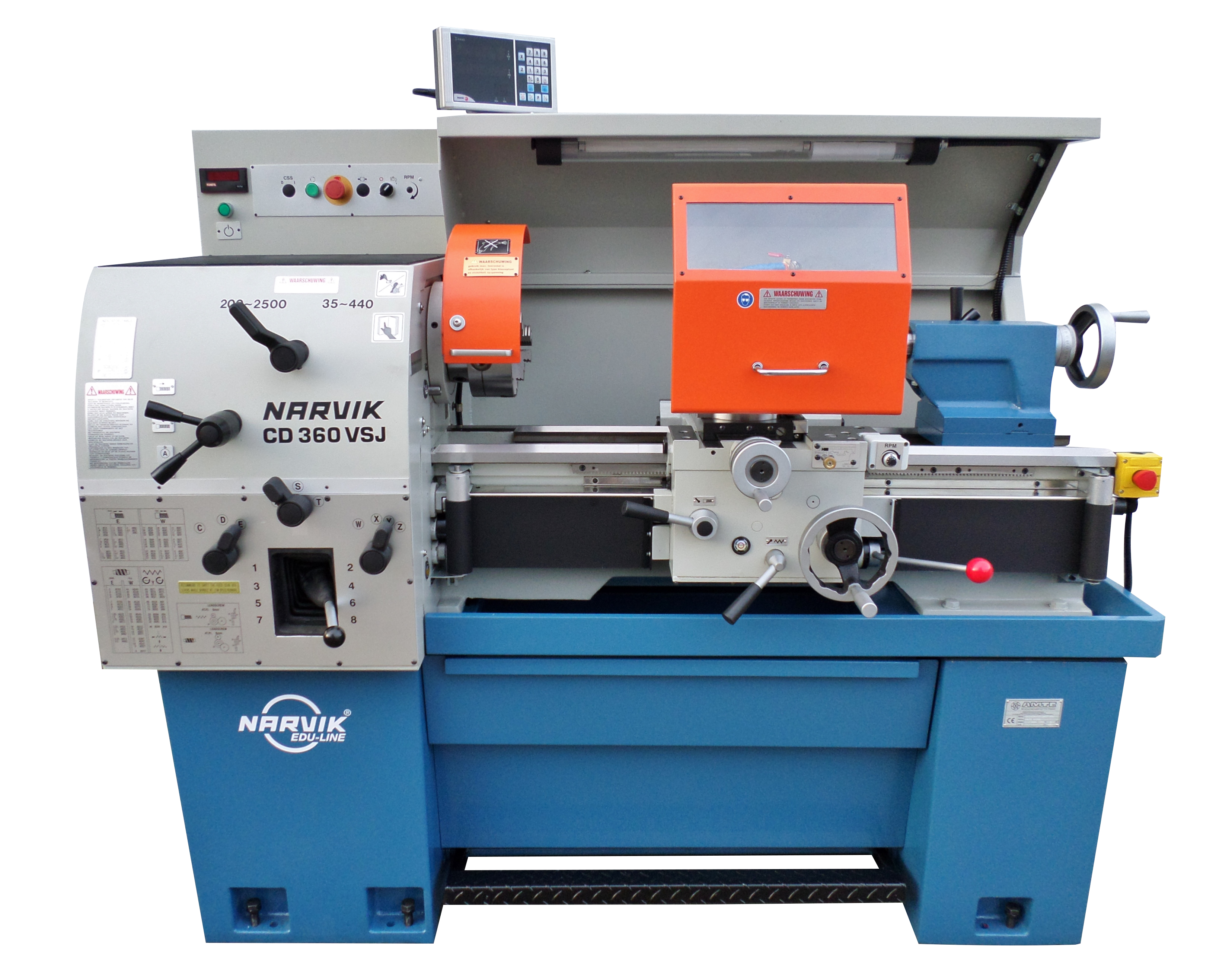

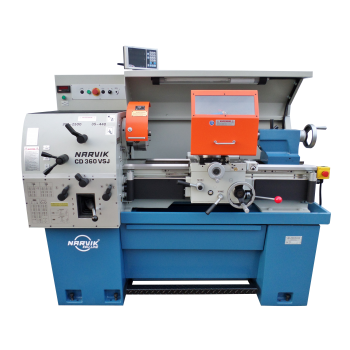

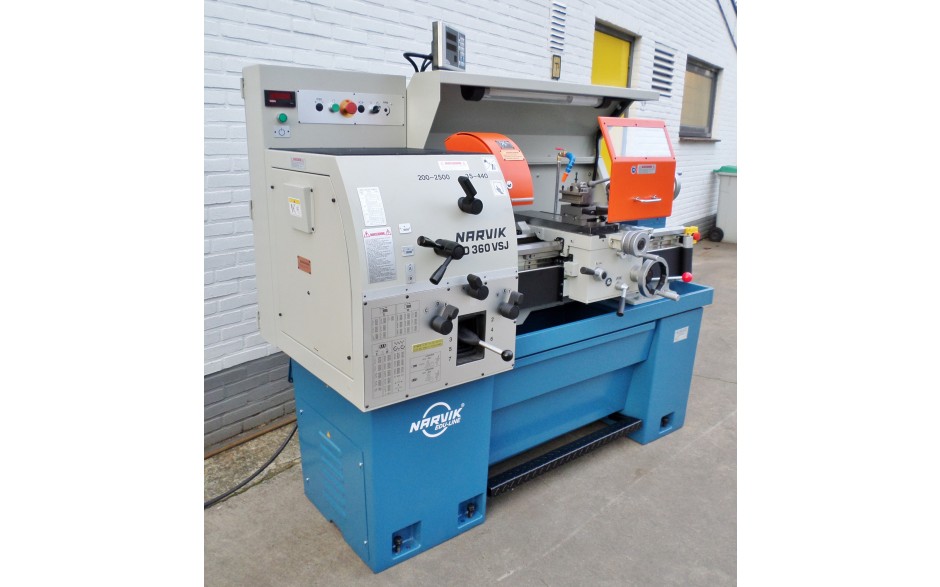

CD-360-VSJ | NARVIK conventionele draaimachine Ø360x750

Artikelnr.:
1100001972
Supplier No.:
CD-360-VSJ / 01153604007
Fabrikant:
NARVIK - Machines
Voorraadstatus
Op voorraad
Prijs:
Vanaf: € 17.300,00 (Excl. BTW)

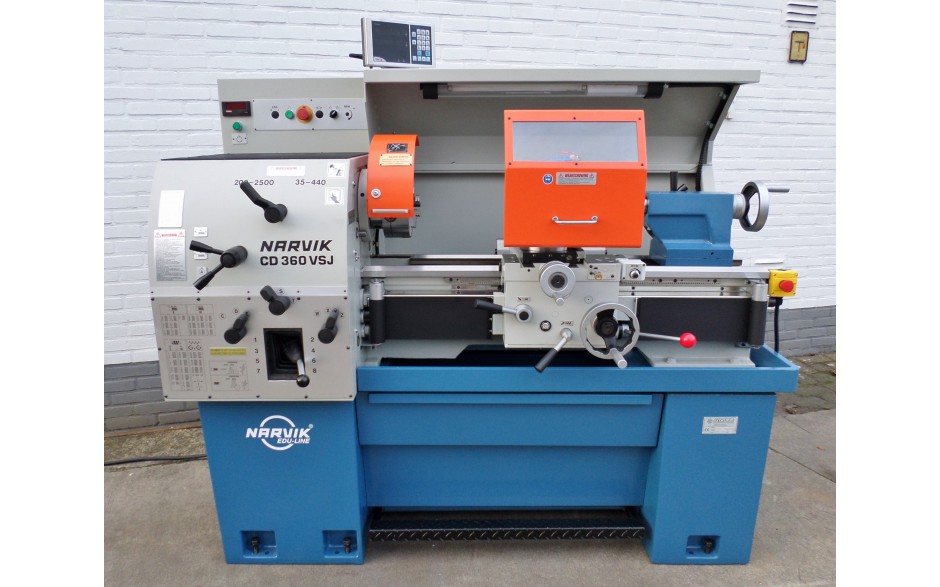

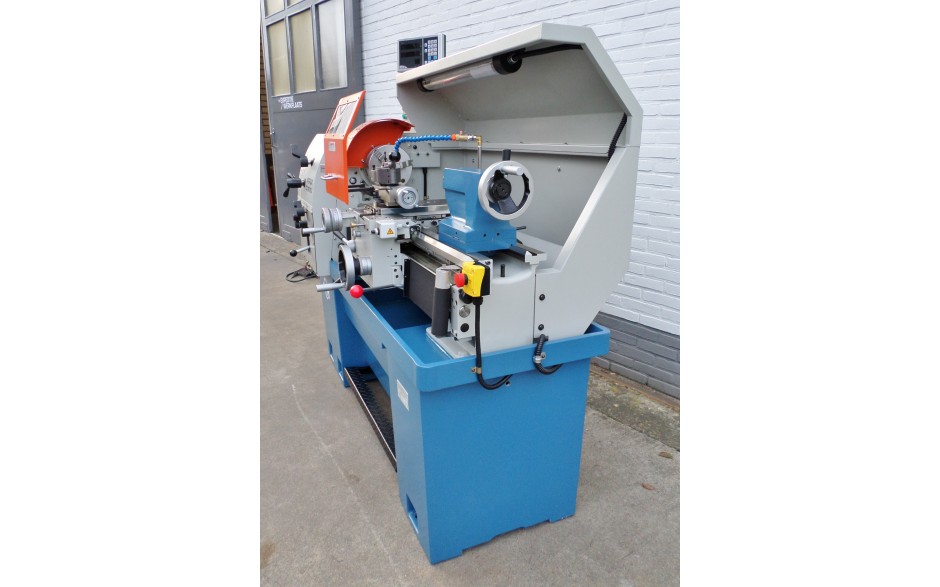

Een degelijk en kompleet uitgevoerde NARVIK draaimachine in een bereik van ø 360 mm. Geschikt voor industriële toepassing en scholingsdoeleinden. (vergelijkbaar met harrison M300 en colchester student 2500)

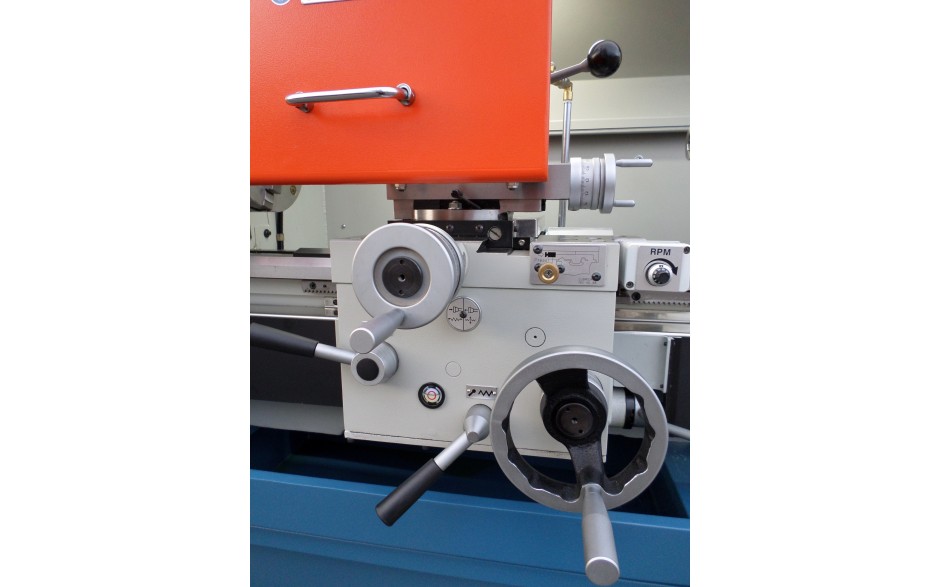

Uitermate gebruiksvriendelijke en soepele werkende draaibank van stabiele constructie en uit Mehanite gegoten onderdelen. Bedbanen voor zowel slede als losse kop gehard (58RC) en geslepen. Slede voorzien van centrale smering dmv handpomp voor de leibanen.  De langs- en dwarsvoedingsas is voorzien van een instelbare slipkoppeling. Alle geleidingen van langs-, dwars- en beitelslede zijn nastelbaar en te blokkeren.

Draadsnij- en voedingskast is VOL-NORTON uitvoering met een zeer volledig draadsnij bereik, snel verstelbaar en beveiligd dmv een breekpen.

De geharde, geslepen en gebalanceerde hoofdspil met camlock spilneus, is gelagerd in nastelbare lagers zodat een trillingvrije en nauwkeurige verspaning wordt verkregen. De hoofdspil aandrijving geschiedt dmv een gehard en geslepen tandwielset met een groot toerentalbereik en een zeer laag geluidsniveau.

Kenmerken

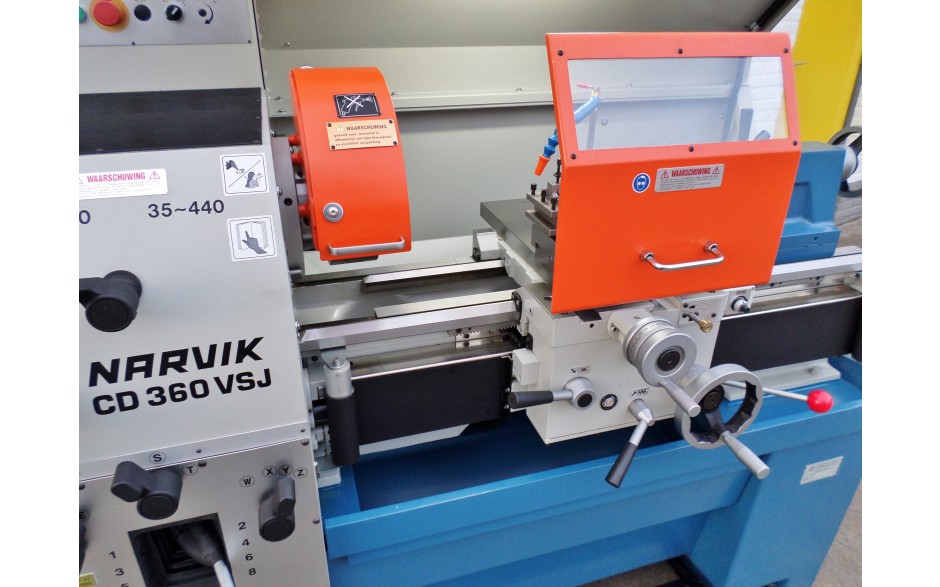

  • Klauwplaat afscherming met elektrische vergrendeling

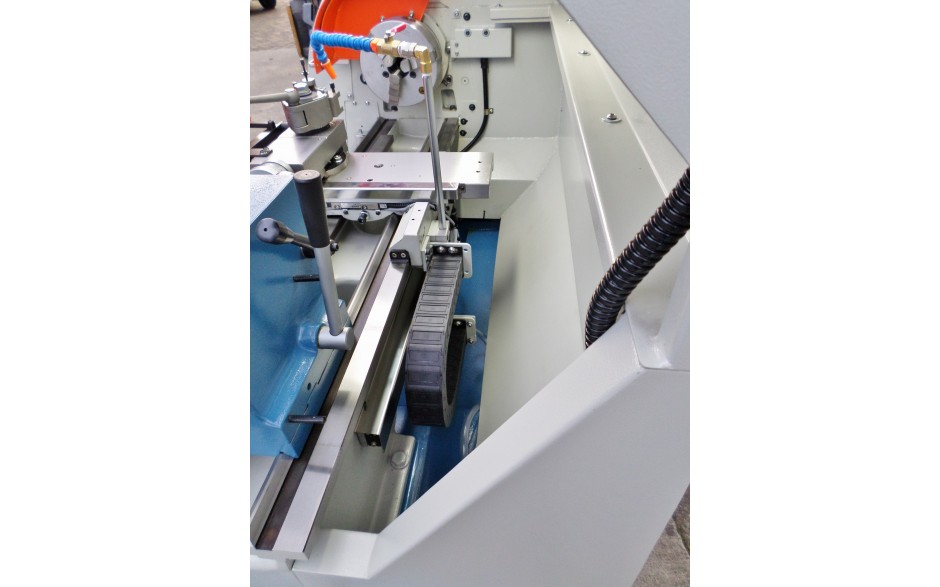

  • Rolbandafscherming van de draadsnij- en voedingsas

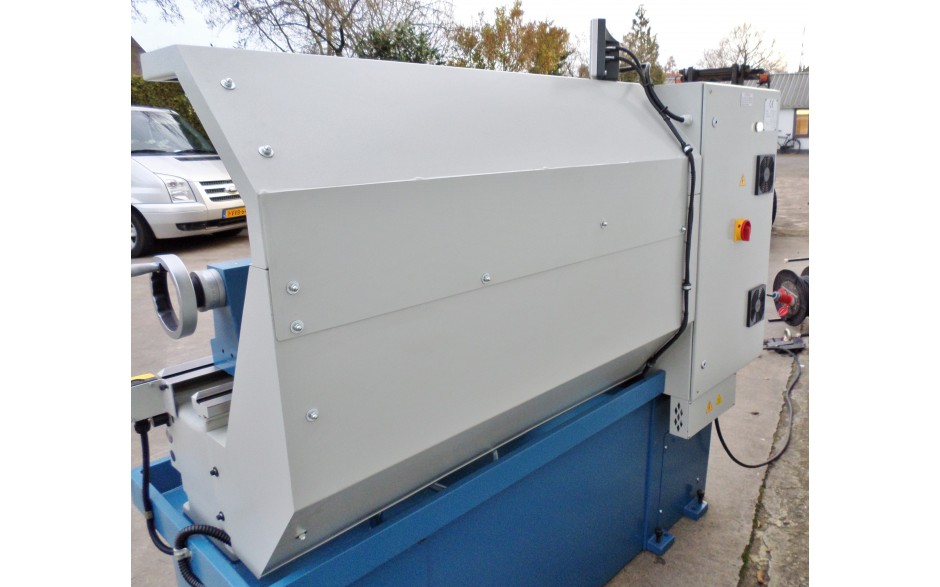

  • Volledige achterwand
  • Meelopende afschermkap op de slede
  • Machinekappen en deuren met elektrische vergrendeling
  • Voetrem

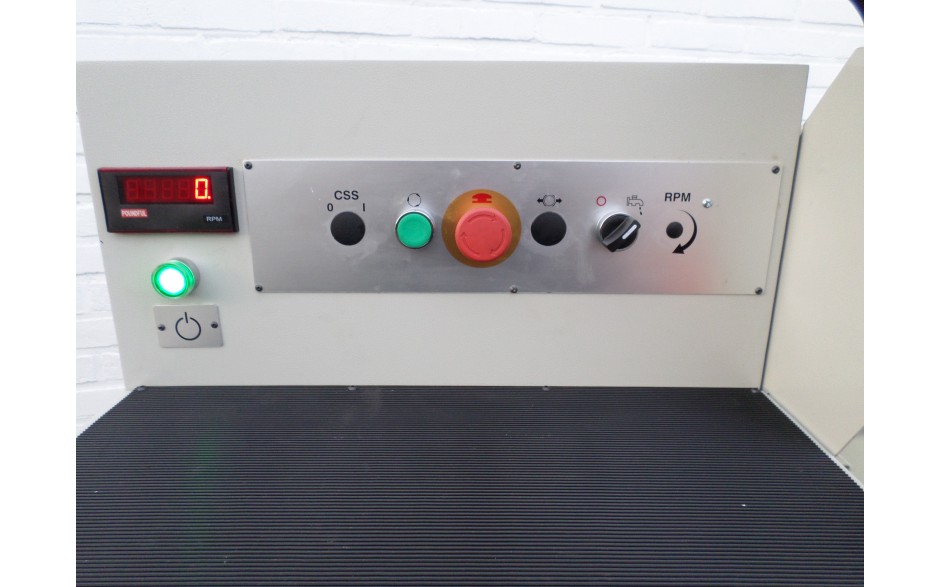

  • Noodstop voorziening
  • Laagspannings stuurstroom circuit, thermische beveiliging, zekeringen, hoofdschakelaar.
  • Gebalanceerde, geharde en geslepen hoofdspil
  • Geharde en geslepen bedbanen en tandwielen
  • Vol-NORTON draadsnijkast
  • Oliebadsmering in vaste kop, NORTON kast en schort
  • Handpomp in schort tbv centrale smering van de leibanen
  • Draadsnijas beveiligd d.m.v. breekpennen
  • Slipkoppeling op langs- en dwarsvoedingsas en koppelbegrenzing op draadsnijas
  • Nonius op langs-, dwars- en beitelslede en losse kop
  • Pulsknop voor klauwplaat positionering
  • Uitschakelbaar handwiel op langsslede
  • Toerentalhendels voorzien van positioneerblokkering

Standaard toebehoren:

  • CE VERKLARING met Nederlandstalige gebruiksaanwijzing
  • Zelfcentrerende 3-klauwplaat ø 160 mm D1-4 BISON 3544
  • Werklamp halogeen incl. montage
  • 2 vaste centers MK3 + adapter MK5-3
  • 4-zijdige beitelhouder
  • Koelvloeistofsysteem
  • Wisselwielen MD en DP
  • Draadsnijklok
  • Kastvoet met rempedaal
  • Klauwplaatkap, achterscherm, as afscherming, sledescherm

Draaidiameter boven bed

360 mm

Draaidiameter boven dwarsslede

235 mm

Draaidiameter in zak

515 mm

Lengte zak, gemeten voor opspanplaat

115 mm

Bedbreedte

205 mm

Afstand tussen centers

715 mm

HOOFDSPIL

Asdoorlaat

39 mm

Hoofdspilkonus

MK5

Spilneusaansluiting

D1-4

Spindelsnelheden 12 st.

40-2500 omw/min

NORTONKAST

Langsvoedingen 16 st.

0,03-1 mm/omw

Dwarsvoedingen 16 st.

0,015-0,5 mm/omw

Metrisch 39 st.

0,2-14 mm/omw

Inch 34 st.

56-2 g/inch

Module 18 st.

0,3-3,5 mm/p

D.P. 18 st.

56-8 p/inch

SLEDE

Beitelsledeverplaatsing

92 mm

Max. beitelhoogte

16 mm

Dwarssledeverplaatsing

190 mm

LOSSE KOP

Pinolediameter

42 mm

Slag van de pinole

110 mm

Pinole opname

MK3

Dwarsverstelling

± 12 mm

MOTOREN

Vermogen hoofdmotor

2,2 kW

Vermogen koelpompmotor

0,1 kW

Aansluitspanning

400V-3Ph-50Hz

AFMETINGEN

Breedte x hoogte

1016x1613 mm

Lengte

1770 mm

Gewicht netto

760 kg

Geluidsniveau

72DBa
