CD-460-S | NARVIK conventionele draaimachine Ø460x1145

Artikelnr.:
1100000579
Supplier No.:
CD-460-S / 01104604010
Fabrikant:
NARVIK - Machines
Voorraadstatus
Op voorraad
Prijs:
Price on Request

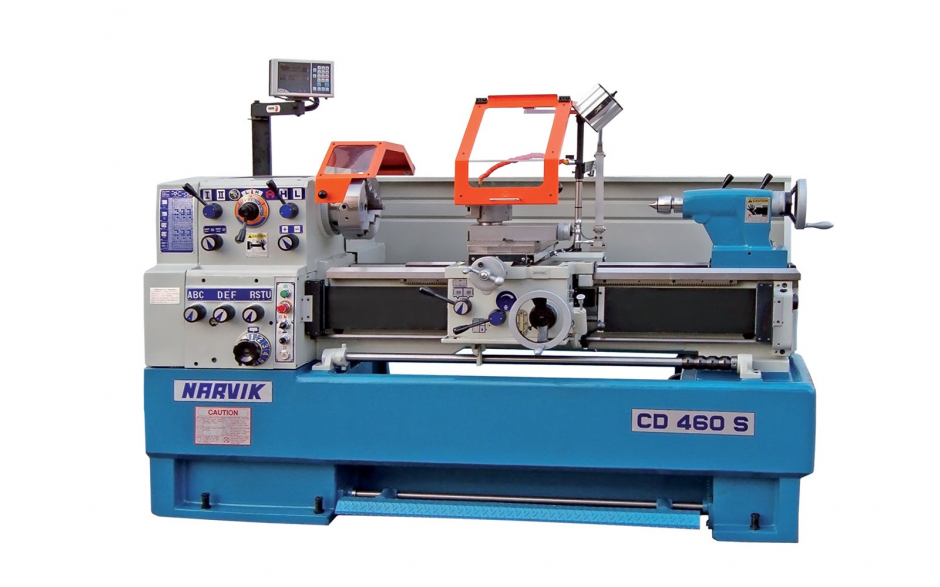

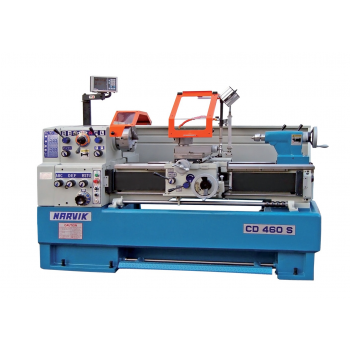

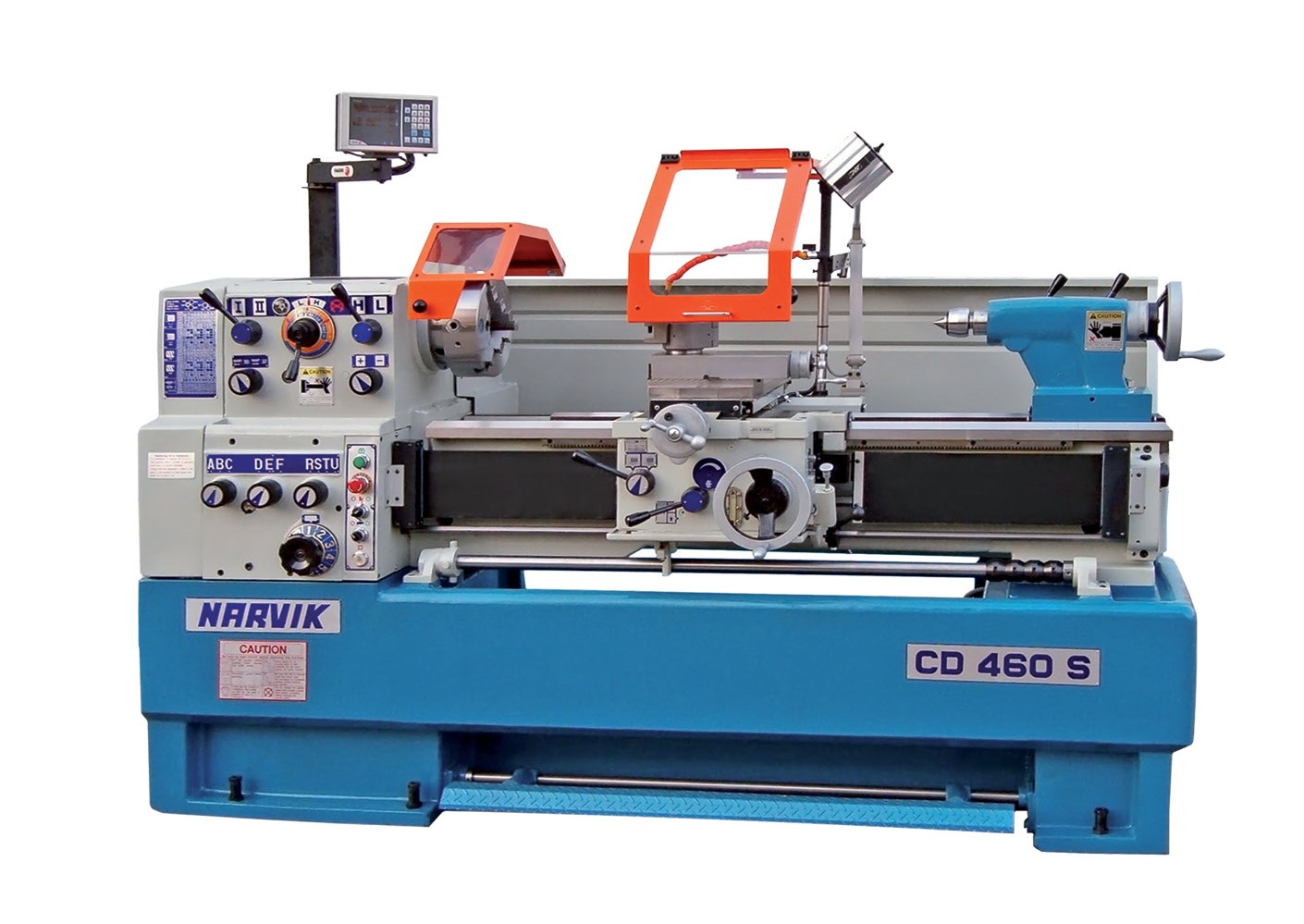

Een uitermate gebruiksvriendelijke en soepele draaibank met een zeer stabiele constructie van eerste kwaliteit Mehanite met uitneembare zak in het bed. De brede bedbanen, voor zowel de langs- en dwarsslede als de losse kop, zijn gehard (± 54-58 RC) en geslepen. De slede is voorzien van centrale automatische smering en handsmeerpomp voor zowel dwars- en langsleibanen. De schort heeft een oliebadsmering. In de schort bevindt zich een instelbare slip-koppeling voor de langs- en dwarsvoedingen.

Alle geleidingen langs-, dwars- en beitelslede zijn nastelbaar en zo nodig, te blokkeren. De draadsnij- en voedingskast is een vol-NORTON-uitvoering, met een zeer volledig draadsnijbereik.

De zeer snel verstelbare draadsnij- en voedingskast draait in een oliebad en is m.b.v. een hendel omschakelbaar van fijn naar grof verplaatsing. De draadsnijas is beveiligd d.m.v. een breekpen.

De gebalanceerde hoofdspil gehard en precisie geslepen heeft een Camlock spilneus en wordt op 3 punten ondersteund m.b.v. nastelbare lagers. Hierdoor wordt een trillingvrije loop gegarandeerd. De aandrijving geschiedt d.m.v. een gehard en geslepen tandwielset met een groot toerentalbereik en een zeer laag geluidsniveau.

In de vaste kop worden de hoofdspillagers en tandwielen gesmeerd m.b.v. een oliepomp voor een juiste druksmering en verdeling van de olie.

De hoofdspil kan snel en veilig gestopt worden m.b.v. de voetrem en weer gestart worden d.m.v. een veiligheidshendel aan de schort. Deze NARVIK CD 460 is tevens voorzien van een veiligheidsschakelaar op de wisselwielkast, nulspanningsbeveiliging, thermische beveiliging en automatische sterdriehoekschakeling met omkeerinrichting, noodstop, trafo, zekeringen, 24V-stuurstroom en hoofdschakelaar. Volledige achterwand en meelopende afscherming op het support.

Kenmerken:

  • Gebalanceerde, geharde en geslepen hoofdspil op 3 punten gelagerd
  • Geharde en geslepen bedbanen en tandwielen
  • Oliebadsmering in Nortonkast en schort
  • Vol-NORTON draadsnijkast
  • Slipkoppeling op voedingsassen en koppelbegrenzing op draadsnij-as
  • Nonius op langs-, dwars-, beitelslede en losse kop
  • Mechanische voetrem
  • Pulsknop voor klauwplaatpositionering
  • Smering vaste kop d.m.v. oliepomp
  • Geforceerde smering van slede en bedbanen
  • Dubbele klemming losse kop
  • Turcite B gecoate tegengeleidingen voor zeer lage wrijvingsweerstand en lange levensduur

Standaard toebehoren:

  • Vast center MK4 + adapter
  • Koelsysteem
  • Achterspatscherm +  meelopende sledeschermkap TYPE LF-s
  • Klauwplaatbeschermkap met microschakelaar
  • 4-positie langsafslag voor voordraaien lange assen
  • Spanenbak
  • Draadsnijklok
  • Voetrem
  • Rolhoesafscherming voor draadsnij- en voedingsas
  • Nederlandstalige gebruiksaanwijzing en CE-verklaring

 Extra toebehoren (tegen meerprijs)

  • Zelfcentrerende 3 klauw ø250mm D1-6 ROHM met 2 set bekken
  • Professionele digitale uitlezing FAGOR 20i-T met 20 tool offsets, inclusief montage 2 linialen
    model 460 S
  • Haro snelwissel beitelhouder K22 + 4 houders (multifix type)
  • Rohm meedraaiend center MK 4
  • Halogeen werklamp 24V, gemonteerd
  • Set trilling dempers TD-15

Wijzigingen in technische uitvoering onder voorbehoud.

Draaidiameter bovenbed

460 mm

Draaidiameter boven dwarsslede

288 mm

Draaidiameter in zak

640 mm

Lengte zak, gemeten voor opspanplaat 180 mm

Bedbreedte

300 mm

Afstand tussen centers

(S) 1145 mm

HOOFDSPINDEL:

Asdoorlaat

58 mm

Hoofdspilkonus

MK6

Spilneusaansluiting

D1-6

Spindelsnelheden 12 st.

30-2000 omw/min

NORTONKAST:

Langsvoedingen 50 st.

0,037-1,04 mm/omw

Dwarsvoedingen 50 st.

0,0185-0,52 mm/omw

DRAADSNIJMOGELIJKHEDEN:

Metrisch 60 st.

0,2-14 mm/omw

Inch 60 st.

112-2 g/inch

Module 50 st.

0,2-7 mm/.p

D.P. 50 st.

112-4 p/inch

Draadsnij-as

Ø35x6 mm

SLEDE:

Beitelsledeverplaatsing 135 mm

Max. beitelhoogte

25 mm

Dwarssledeverplaatsing

265 mm

Breedte beitelslede

125 mm

Breedte dwarsslede

190 mm

LOSSE KOP:

Pinolediameter

60 mm

Slag van de pinole

150 mm

Pinole opname

MK4

Dwarsverstelling

± 10 mm

MOTOREN:

Vermogen hoofdmotor

5,5 kW

Vermogen koelpompmotor

0,1 kW

Aansluitspanning

400V-3Ph-50Hz

MACHINEAFMETINGEN:

Lengte 460 S

2435 mm

B x H (460 S/460 SL)

1120x1350 mm

NETTO GEWICHT:

Netto gewicht 460 S

1870 kg

Geluidsniveau

± 73 DBA
