1-1046 | FixturLaser ECO UITLIJNAPPERAAT
- Artikelnr.:
- 1100034598
- Supplier No.:
- 1-1046 / 22842011046
- Voorraadstatus
- Levering binnenkort verwacht
- Prijs:
- Price on Request
Artikelomschrijving
Technische specificaties
Informatie Fixturlaser ECO
Op de Fixturlaser ECO wordt de gebruiker door de uitlijning geleid. Door de draadloze verbinding tussen het display en de meetkoppen, verloopt de uitlijning soepel. De detectoren van 20mm, in combinatie met een lijnlaser, maken een grove uitlijning overbodig.

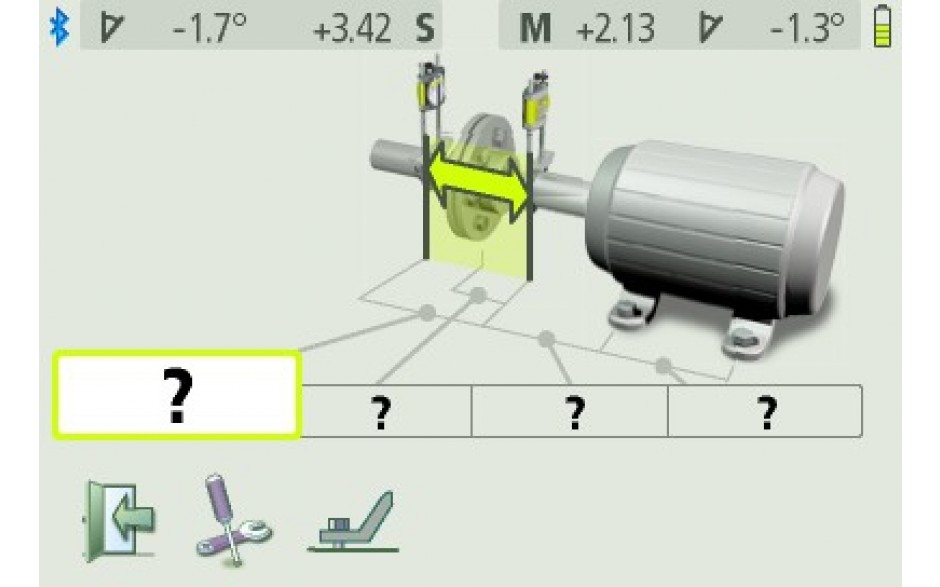

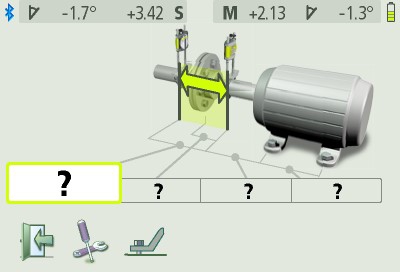

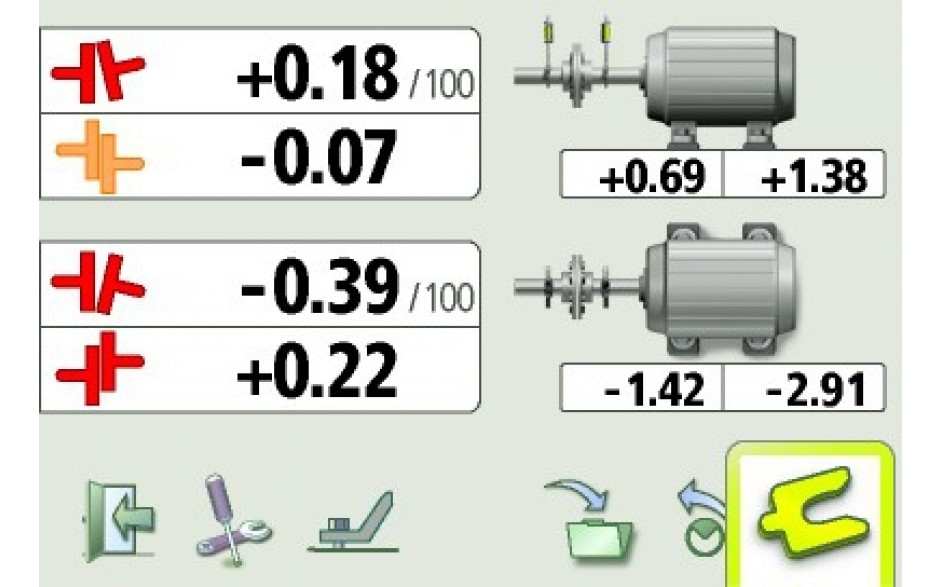

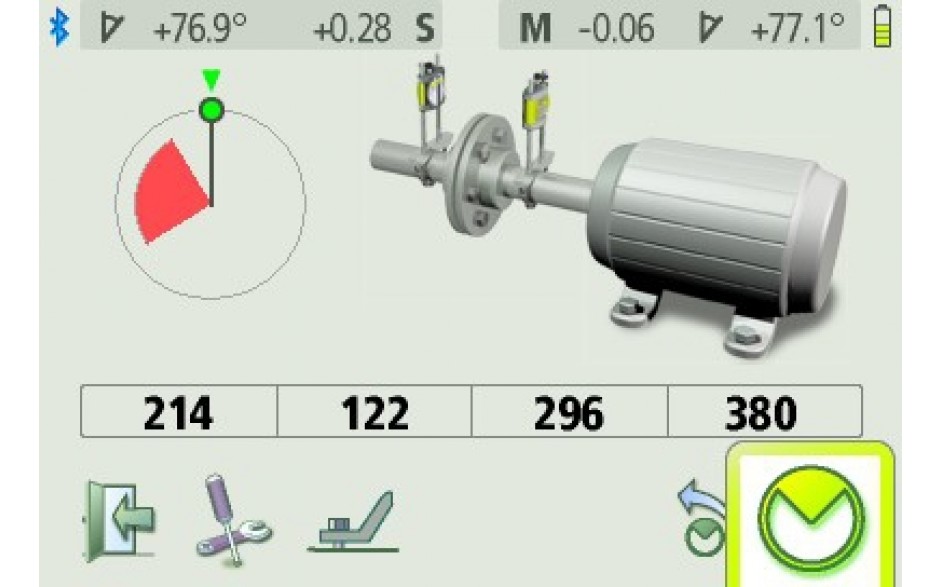

Display afbeeldingen |
|
|
|
|
Functies:
- As uitlijnen van horizontale machines
- Draadloos
- Meet afstand 3 meter
- Resolutie 0,01mm
- Geheugen voor het opslaan van metingen
- Datacommunicatie met pc
- Tripoint; het uitvoeren van een meting over minimaal 45°

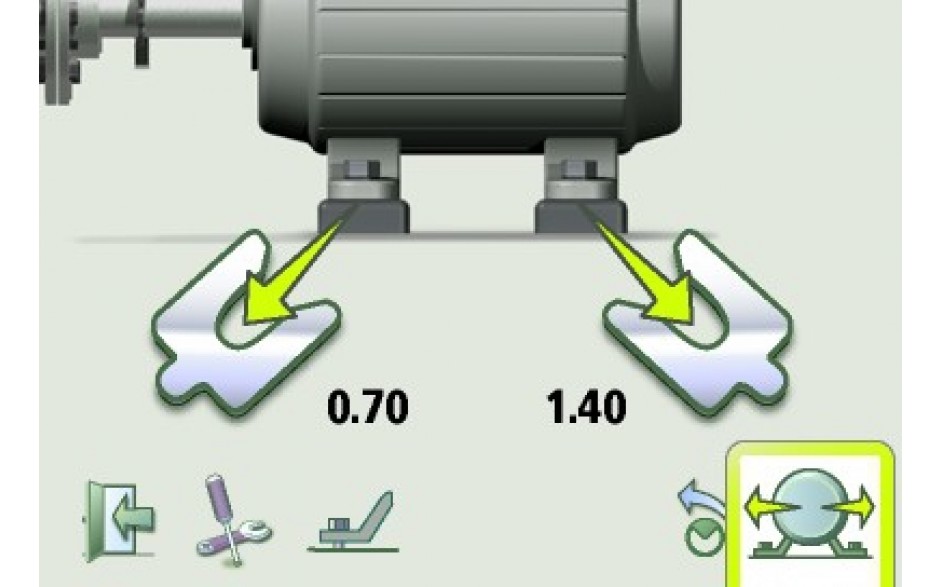

- Softfoot check; voor het controleren op kantellende machinevoet.
- Compound Move
- Screen flip

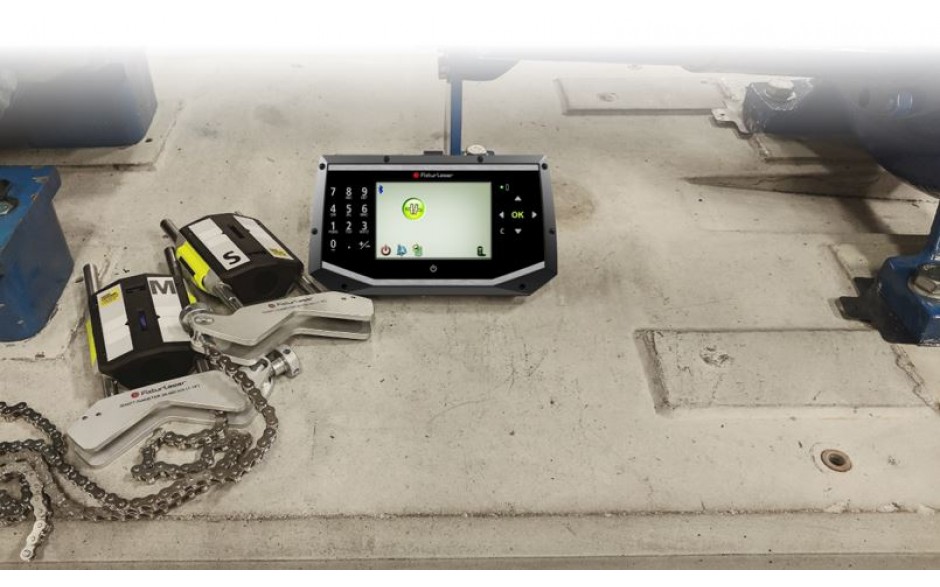

Bestaat uit:
- High Impact ABS Plastic koffer

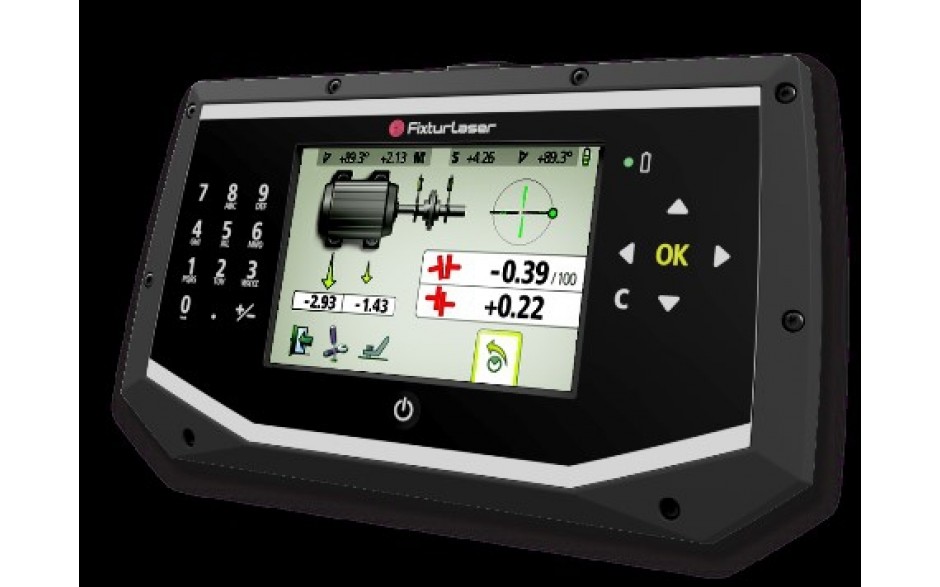

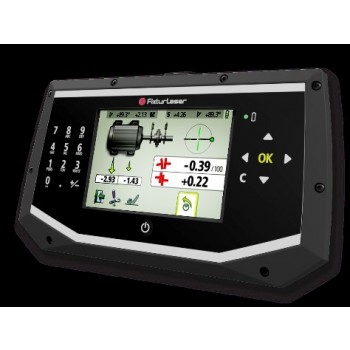

- Display unit met 4” kleurendisplay
- 2x V – beugel incl. kettingen en montagestangen 150 mm
- Detector TDM-200-unit (20mm) CCD
- Detector TDS-200-unit (20mm) CCD
- Laadsysteem
- 1x USB-aansluiting (slave port)
- Rolmaat met waterpas
Accessoires
Artikel |
Omschrijving |
Prijs per stuk |
|
1-0083 |
Blokmagneet |
€ 98,50 |
|
1-0767 |
Verzetbeugel |
€ 159,50 |
|
2-0904 |
Platte V-magneet (1 stuk) |
€ 217,00 |
![]() |
1-0812 |
Stabilisatorstang |
€ 135,00 |
|
1-0775 |
Dunne V-beugel (10mm) |
€ 633,50 |
|
3-0343 |
Stang houder |
€ 12,90 |
|
2-0761 |
Set met stangen L=100mm (4st) |
€ 23,00 |
|
3-0769 |
Stang L=60mm |
€ 11,80 |
|
3-0770 |
Stang L=150mm |
€ 19,10 |
|
3-0310 |
Stang L=210mm |
€ 37,90 |
cursus as-uitlijnen
Dagdeel vóór de middag:
In de ochtend wordt de theorie behandeld met een uiteenzetting van het proces as-uitlijnen van horizontaal opgestelde machines.
Hierbij wordt stilgestaan bij elke stap binnen dit proces en stellen we ons o.a. de volgende vragen:
- Waarom willen we een machine uitlijnen?
- Wat is er belangrijk bij uitlijnen?
- Welke meetmethoden zijn er?
Dagdeel ná de middag:

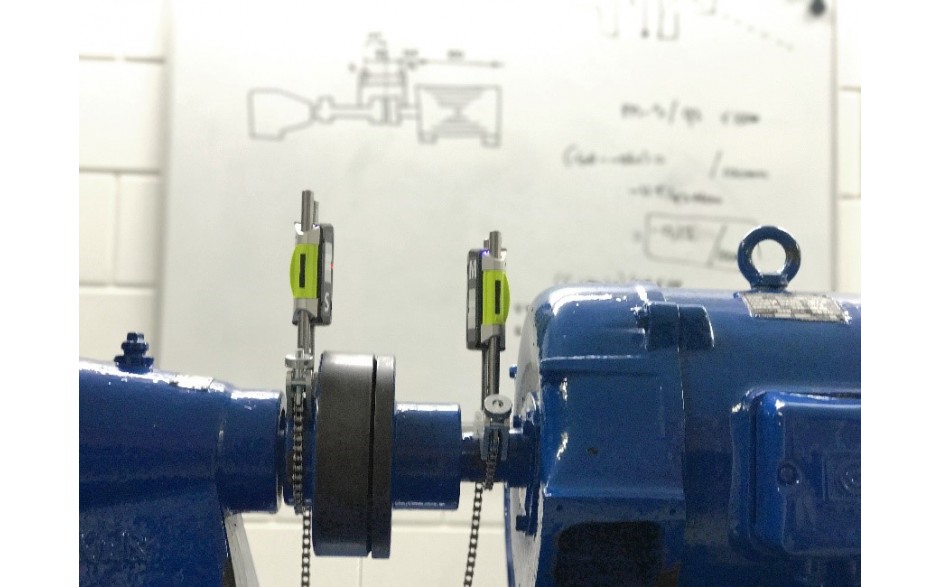

De behandelde theorie in de ochtend wordt in de middag in de praktijk gebracht door het ten uitvoer brengen, op een proefopstelling, van een op laser technologie gebaseerd uitlijnsysteem.
Certificaat
Indien een lijst met de volledige namen van de deelnemers vóór aanvang van de cursus bij Medir is ingeleverd, dan worden er aan het eind van de dag certificaten van deelname uitgereikt.
Teruggave cursuskosten
Indien u aangesloten bent bij Stichting OOM dan kunt u een deel van de cursuskosten terugvorderen.
Kosten:
€ 1.850,00 per dag (maximaal 6 personen).
€ 50,00 per cursusmap
Locatie: Tinstraat 85, Ridderkerk.
Indien gewenst een door u te bepalen locatie
Reiskosten:
€ 65,00 per uur
€ 0,65 per kilometer
Onkosten: kostprijs + 10%
