3544-315-8 | BISON ZELFCENTRERENDE 3-KLAUW 315 MM STAAL CAMLOCK D1-8 (DIN 55029) incl. boor-en draaibekken

3544-315-8 | BISON ZELFCENTRERENDE 3-KLAUW 315 MM STAAL CAMLOCK D1-8 (DIN 55029) incl. boor-en draaibekken

Artikelnr.:
1100028833
Supplier No.:
3544-315-8 / 13035443158
Fabrikant:
BISON
Voorraadstatus
Op voorraad
Prijs:
€ 2.245,00 (Excl. BTW)

Bison 3544 zelfcentrerende 3-klauwplaat, Buitendiameter 315mm Konus 8, Camlock, Vervaardigd uit staal, met direkte opname volgens DIN 55029 (Camlock). Geleverd met 1 stel harde binnen- en buitenbekken, werksleutel en bevestigingsbouten.

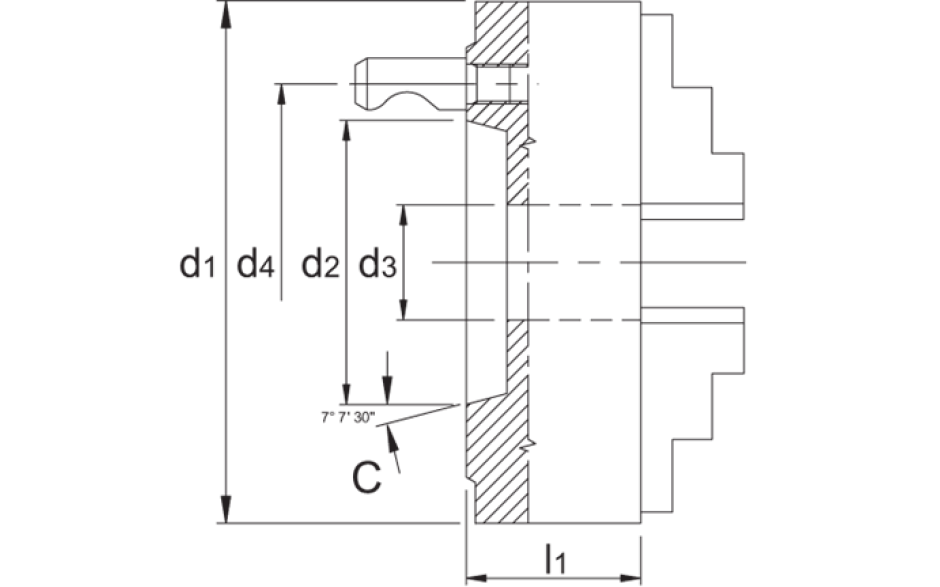

d1 Ø d1
315 mm
Konus C
8 Nr.
Totale lengte l1
96,2 mm
d2 Ø d2
139,71 mm
d3 Ø d3
103 mm
d4 Ø d4
171,4 mm

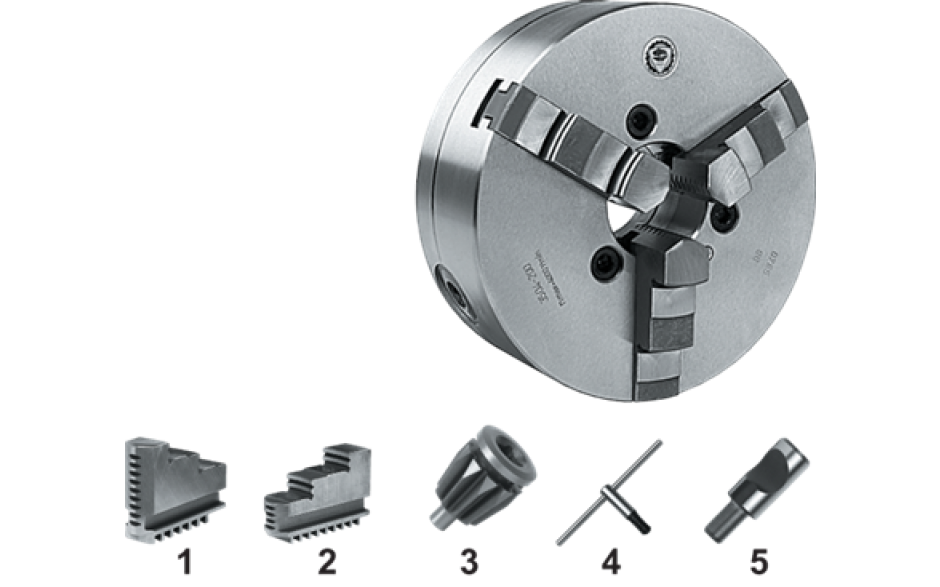

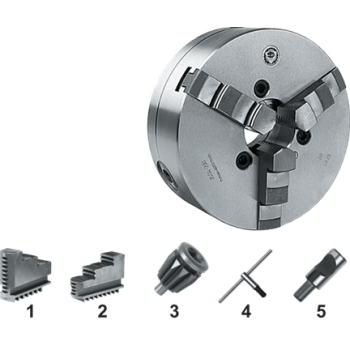

Harde naar buiten getrapte bekken       1
85.850.0315
Harde naar binnen getrapte bekken 2
85.855.0315
Rondsel 3
85.868.0315
Klauwplaatsleutel 4
85.890.0400
Klauwplaatpen        5
85.993.0800 (6x)




AMERIKAANSE SPILNEUS TYPE CAM-LOCK D-1  DIN 55029
Deze spilneus is uitgevoerd met een korte konus. Heeft in de vlakke buitenrand gaten (3,4 of max. 6 stuks)
waarin de desbetreffende pennen van de klauwplaten ingevoerd kunnen worden.
Deze pennen worden d.m.v. een excenter, welke zich in de spilneus bevindt, geklemd.

SPIL S-1 d1 S-7 aantal

D1-3          92,08             53,98 (+0,006)             3
D1-4 117,48 63,51 (+0,013) 3
D1-5 146,05 82,56 (+0,013) 6
D1-6 180,98 106,38 (+0,013) 6
D1-8 225,43 139,72 (+0,013) 6
D1-11 298,45 196,98 (+0,013 6
D1-15 403,23 285,78 (+0,013) 6
