3204-500 | BISON ZELFCENTRERENDE 3-KLAUW 500 MM GIETIJZER DIN 6350
3204-500 | BISON ZELFCENTRERENDE 3-KLAUW 500 MM GIETIJZER DIN 6350
- Artikelnr.:
- 1100028793
- Supplier No.:
- 3204-250 / 13032040500
- Fabrikant:
-
- Voorraadstatus
- Op aanvraag
- Prijs:
- Price on Request
Artikelomschrijving

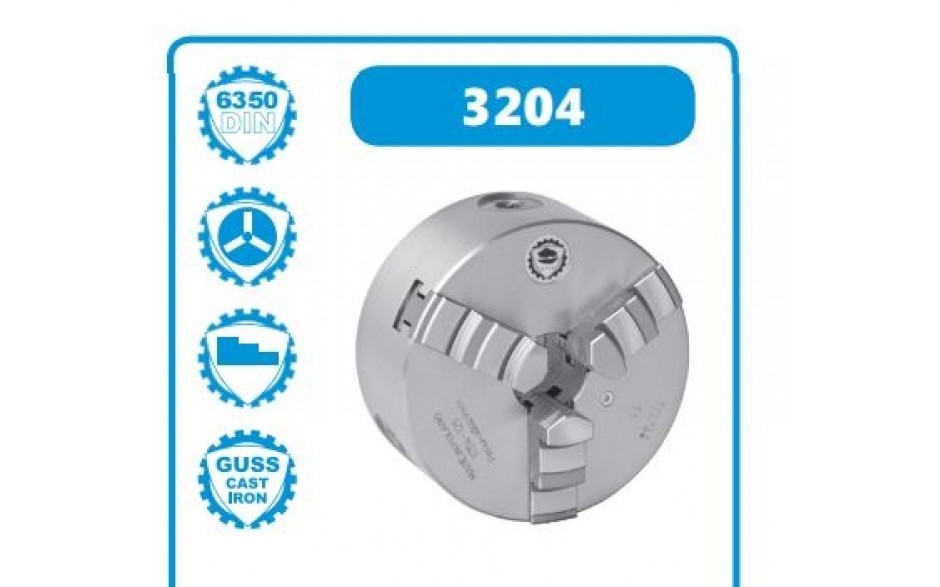

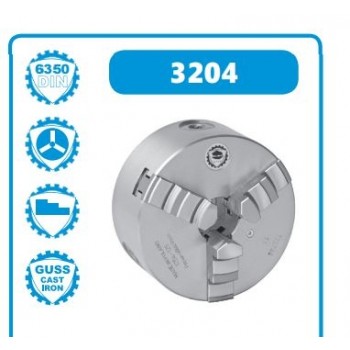

Bison 3204 zelfcentrerende 3-klauwplaat, Buitendiameter 250mm pasrand montage DIN 6350, Vervaardigd uit gietijzer. Geleverd met 1 stel harde binnen- en buitenbekken, werksleutel. en bevestigingsbouten
| D | 80 | 100 | 125 | 160 | 20 | 250 | 315 | 400 | 500 | 630 | ||
| Code | d | 16 | 20 | 32 | 42 | 55 | 76 | 103 | 136 | 190 | 252 | type |
| 3204.D | • | • | • | • | • | • | • | • | • | • | III | |
| 3504.D | • | • | • | • | • | • | • | • | I | |||
| 3505.D | • | • | • | • | • | • | • | II |
BESTELVOORBEELD: 3-KL. GIETIJZER Ø 125 met vaste bekken = 3204.125
Technische specificaties
| Diameter Ø | A |
500 mm
|
| Hoogte basislichaam | B |
120 mm
|
| Hoogte basislichaam incl. geleiding grondbek | B1 |
130.8 mm
|
| Diepte pasrand | C |
5
|
| Diameter pasrand | D |
420 H7
|
| Doorlaat | E |
190 mm
|
| Steekcirkel van de bevestigingsgaten | F |
458 mm
|
| Bevestigingsgaten | G |
6x M16
|
| Uitsteeklengte standaard boorbek | J |
60
|
| Uitsteeklengte opzet boorbek | L |
79
|
| Gewicht | Kg |
145
|
