3204-160 | BISON ZELFCENTRERENDE 3-KLAUW 160 MM GIETIJZER DIN 6350

3204-160 | BISON ZELFCENTRERENDE 3-KLAUW 160 MM GIETIJZER DIN 6350

Artikelnr.:
1100028788
Supplier No.:
3204-160 / 13032040160
Fabrikant:
BISON
Voorraadstatus
Op voorraad
Prijs:
€ 603,00 (Excl. BTW)

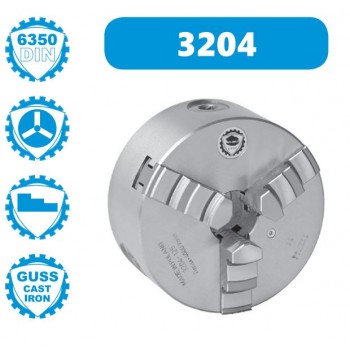

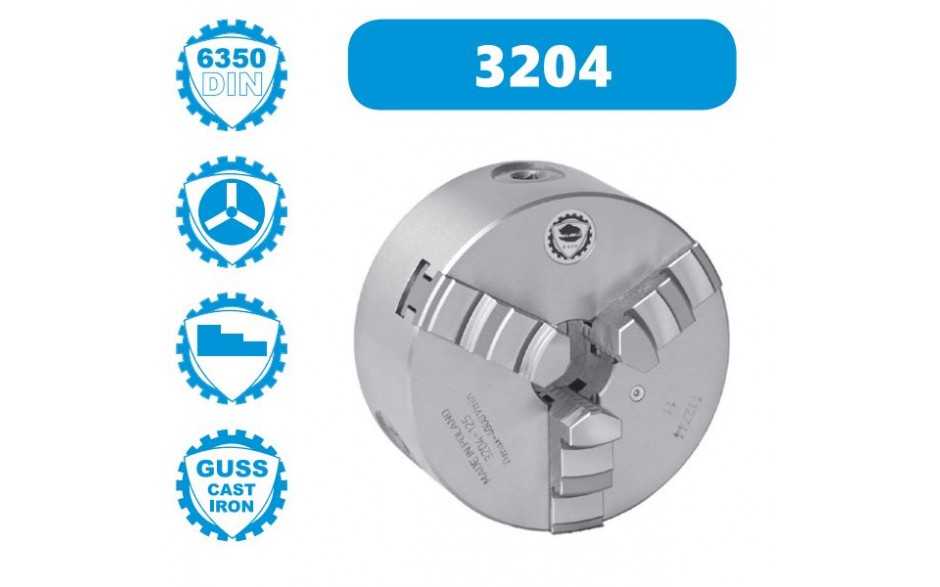

Bison 3204 zelfcentrerende 3-klauwplaat, Buitendiameter 250mm pasrand montage DIN 6350, Vervaardigd uit gietijzer. Geleverd met 1 stel harde binnen- en buitenbekken, werksleutel. en bevestigingsbouten



  D  80 100 125 160 20 250 315 400 500 630
Code d  16 20 32 42 55 76 103 136 190 252 type

3204.D           •         •         •         •         •         •         •         •         •         •       III
3504.D           •         •         •         •         •         •         •         •            I
3505.D             •         •         •         •         •         •         •           II



BESTELVOORBEELD: 3-KL. GIETIJZER Ø 125 met vaste bekken = 3204.125

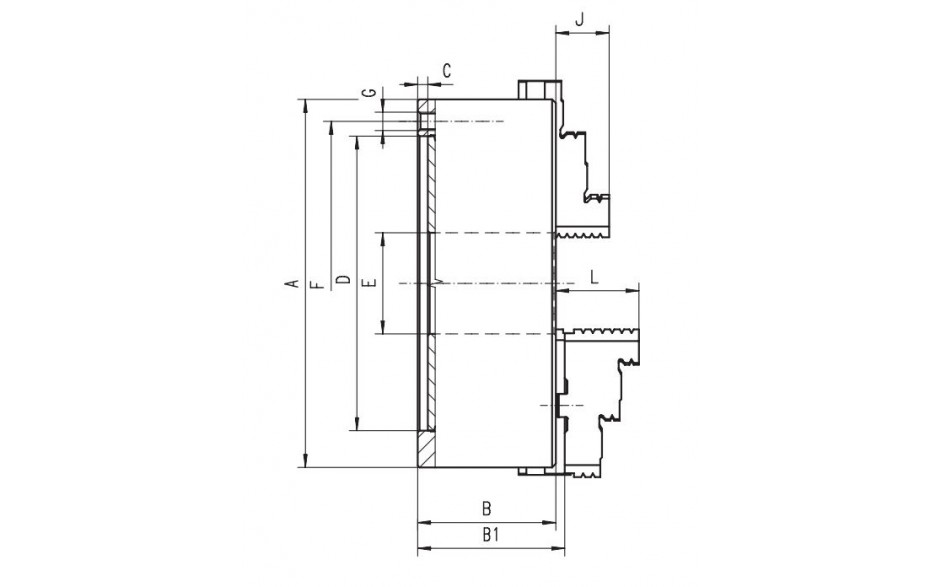

Diameter Ø A
160 mm
Hoogte basislichaam B
64,5 mm
Hoogte basislichaam incl. geleiding grondbek B1
69,3mm
Diepte pasrand C
4
Diameter pasrand D
125 H7
Doorlaat E
42 mm
Steekcirkel van de bevestigingsgaten F
140 mm
Bevestigingsgaten G
6x M10
Uitsteeklengte standaard boorbek J
32
Uitsteeklengte opzet boorbek L
43
Gewicht Kg
10
