3504-250 | BISON ZELFCENTRERENDE 3-KLAUW 250 MM STAAL DIN 6350

3504-250 | BISON ZELFCENTRERENDE 3-KLAUW 250 MM STAAL DIN 6350

Artikelnr.:
1100028727
Supplier No.:
3504-250
Fabrikant:
BISON
Voorraadstatus
Op aanvraag
Prijs:
Price on Request

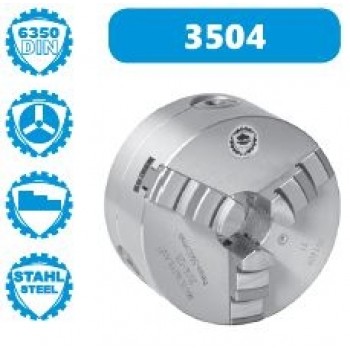

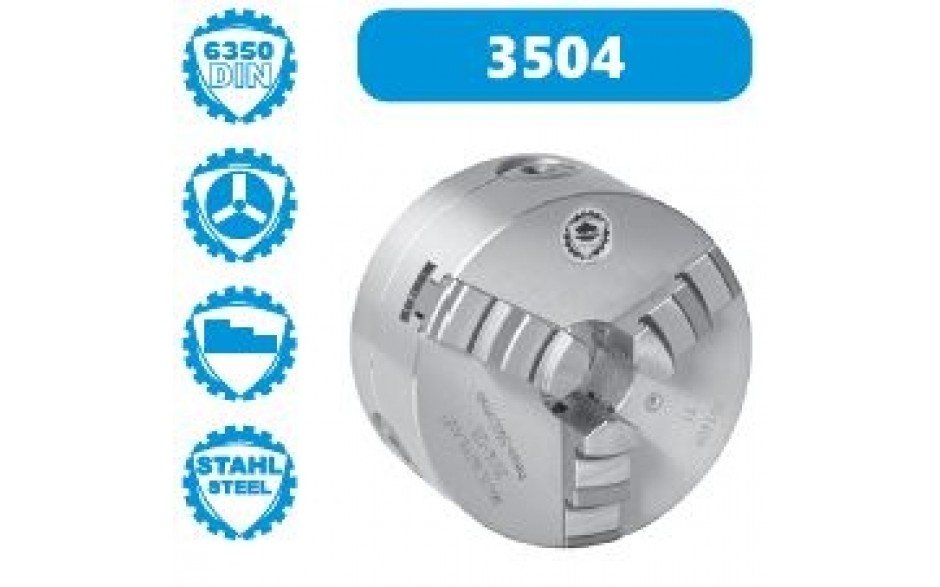

Bison 3504 zelfcentrerende 3-klauwplaat, Buitendiameter 250mm pasrand montage DIN 6350, Vervaardigd uit staal. Geleverd met 1 stel harde binnen- en buitenbekken, werksleutel. en bevestigingsbouten



  D  80 100 125 160 20 250 315 400 500 630
Code d  16 20 32 42 55 76 103 136 190 252 type

3204.D           •         •         •         •         •         •         •         •         •         •       III
3504.D           •         •         •         •         •         •         •         •          •          •        I
3505.D             •         •         •         •         •         •         •           II



BESTELVOORBEELD: 3-KL. GIETIJZER Ø 125 met vaste bekken = 3204.125

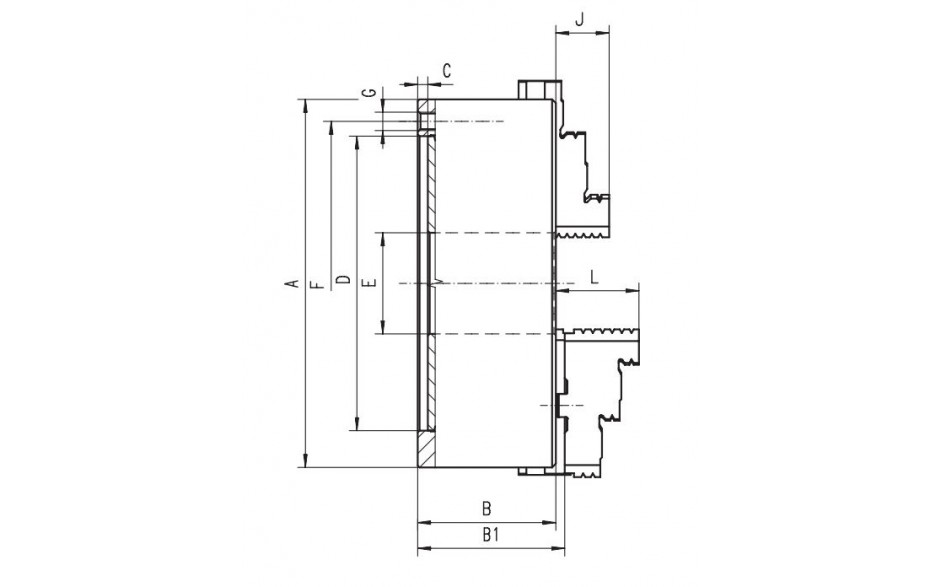

Diameter Ø A
250 mm
Hoogte basislichaam B
82,8mm
Hoogte basislichaam incl. geleiding  grondbek
 B1
92,8 mm
Diepte pasrand C
5
Diameter pasrand D
200 H7
Doorlaat E
76 mm
Steekcirkel van de bevestigingsgaten F
224 mm
Bevestigingsgaten G
6x M12
Uitsteeklengte standaard boorbek J
34
Uitsteeklengte opzet boorbek L
53
Gewicht Kg
29
