TD-T20 | FLEXIBELE MACHINEVOET/DEMPER T20
- Artikelnr.:
- 1100021137
- Supplier No.:
- TD-T20 / 12395242020
- Fabrikant:
-
- Voorraadstatus
- Op voorraad
- Prijs:
-
€ 91,00 (Excl. BTW)
Artikelomschrijving

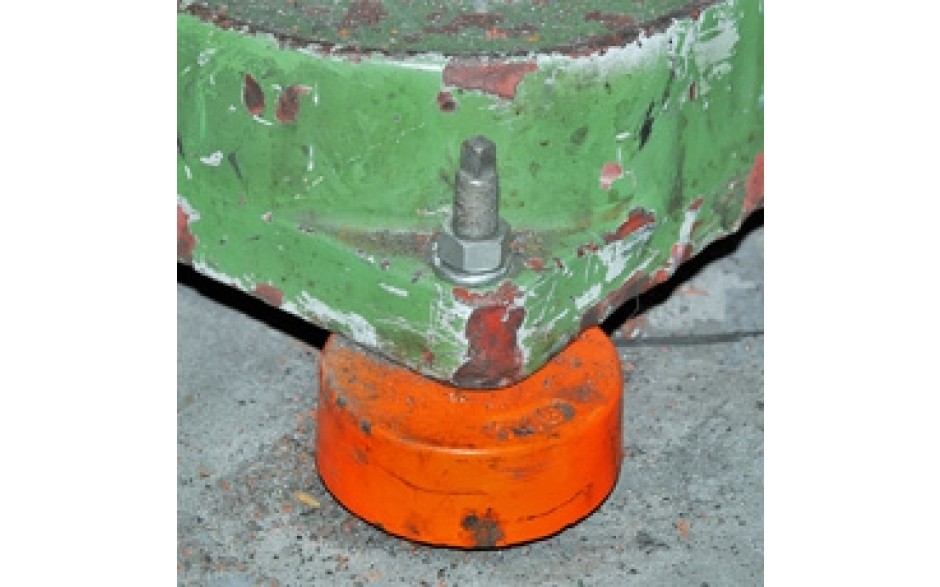

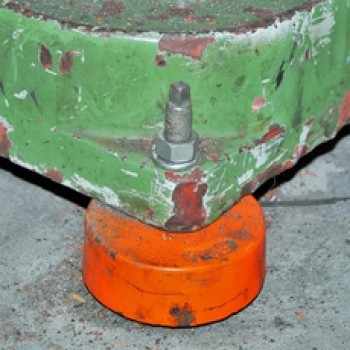

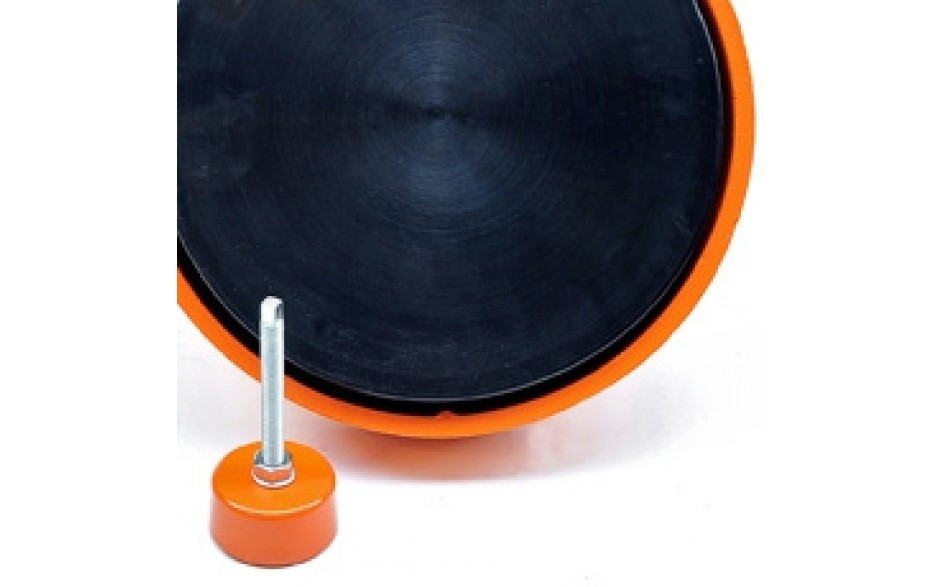

TD FLEXIBELE MACHINEVOETEN
TRILLING DEMPERS
Hoogte en niveau-regeling
Eén van de grootste voordelen van de trillingsdemper is het zelfregelende veerelement. Zelfs grote oneffenheden worden moeiteloos opgenomen door de bewegingsvrijheid van het veerelement. Zonder dat de stelbout en het trildemperhuis worden beïnvloed door een scheve belasting (7 graden).
Toepassingen
Trillingsdempers zijn universeel en vinden hun toepassingsmogelijkheid onder alle typen machines in veel takken van de industrie zoals: de grafische-, hout-, kunststof-, levensmiddelen-, metaal-, textieel-, verpakkings- en overige sectoren.
Keuze juiste trillingsdemper
Om de meest effectieve demping te verkrijgen, is het belangrijk om de voorgeschreven maat trillingsdemper te gebruiken en die kunt u als volgt bepalen:
Netto gewicht machine (t)
--------------------------------------= Puntbelasting trillingsdemper
Aantal steunpunten
Het verdient daarbij aanbeveling ook te letten op de voet en de voethoogte van de machine i.v.m. de lengte en uitvoering van de stelbout
Technische specificaties
| Code | TD-3 | TD-5 | TD-10 | TD-15 | TD-20 | TD-25 | TD-30 | TD-35 | TD-40 |
| belasting kg / load | 50-150 | 150-450 | 450-750 | 600-1250 | 750-1500 | 1100-2250 | 1500-3000 | 2250-4500 | 3000-6000 |
| stelbouw mm / adj. bolt | 10x1.25x100 | 12x1.25x100 | 14x1.5x120 | 16.x1.5x120 | 16x1.5x150 | 18x1.5x150 | 20x1.5x170 | 20x1.5x17 | 24x1.5x170 |
| trild. huis / damperhouse | Ø 60 mm | Ø 81 mm | Ø 97 mm | Ø 120 mm | Ø 139 mm | Ø 163 mm | Ø 183 mm | Ø 211 mm | Ø 236 mm |
| rubber elem. / vibration element | Ø 45 mm | Ø 65 mm | Ø 80 mm | Ø 100 mm | Ø 120 mm | Ø 140 mm | Ø 160 mm | Ø 185 mm | Ø 210 mm |
| hoogte trild. huis / height damper | 28 mm | 30 mm | 38 mm | 42 mm | 46 mm | 50 mm | 52 mm | 54 mm | 54 mm |
| uitstelhoogte / adj. Height | 10 mm | 12 mm | 14 mm | 15 mm | 16 mm | 17 mm | 18 mm | 20 mm | 20 mm |
| totaal eigen gewicht / weight | 0.3 kg | 0.8 kg | 1.3 kg | 2.2 kg | 3.2 kg | 5.2 kg | 7.6 kg | 10 kg | 13.6 kg |
| LANGERE STELBOUTEN TEGEN MEERPRIJS LEVERBAAR / LONGER MOUNTING BOLTS CAN ALSO BE SUPPLIED ON REQUEST | |||||||||
| DEMPERS voor exenterpersen op aanvraag / DAMPER loads for excentricpresses on request | |||||||||
