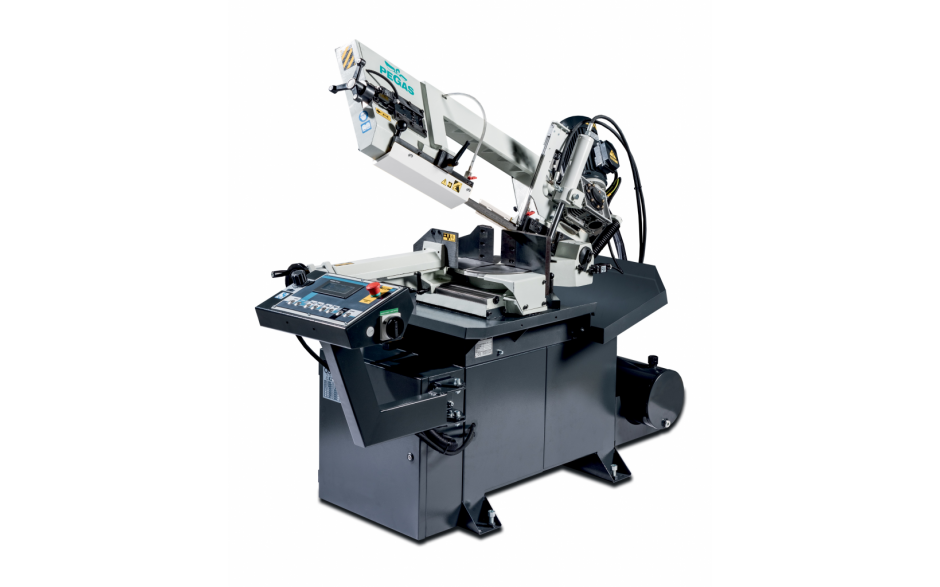

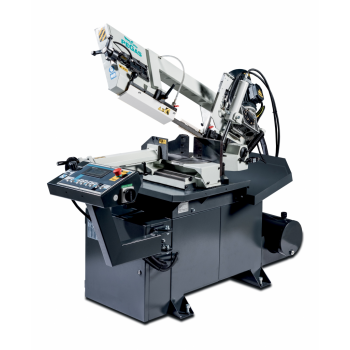

230x280 SHI-LR | PEGAS GONDA HALF-AUTOMATISCHE BANDZAAGMACHINE

Artikelnr.:
1100015795
Supplier No.:
230x280 SHI-LR / 04030230400
Fabrikant:
PEGAS GONDA
Voorraadstatus
Op aanvraag
Prijs:
€ 8.008,00 (Excl. BTW)

Halfautomatische lintzaag met hydraulische bediening.
De zaag is ontworpen voor het zagen van materiaal in loodrechte en hoekige sneden, hoekige sneden zijn traploos instelbaar van 0 tot +60 graden naar rechts en van 0 tot -45 graden naar links.
Het wordt gebruikt in de productie van stukken en kleine series en dankzij de robuuste constructie kan een breed scala aan profielen en staven met volledige doorsnede worden verdeeld.

Besturingssysteem van de Pegas 230 x 280 SHI-LR:

  • De machine is uitgerust met een controlesysteem met PLC MITSUBISHI en de functie van automatische veiligheidsregeling van de snijstoevoer BRP (snelheid van de arm tot de snede).
  • Het MITSUBISHI-bedieningspaneel maakt standaard gebruik van een touchscreen en PLC, wat semi-automatische sneden en communicatie met de operator mogelijk maakt.
  • Het bedieningspaneel geeft informatie over het snijproces weer op het display:
    – cyclus (snij) indicatie – BRP indicatie,
    – riemspanning indicatie,
    – snijtijd,
    – riemaandrijving belasting in ampère,
    – bandsnelheid,
    – snijtijdmeting,
    – lijst met foutmeldingen .
  • Door de gebruiker instelbare opties:
    – automatische stop van de hydraulische eenheid
    – armbewegingsmodus na snijden
    – arm snelle
    invoermodus
    – snijvoedingsvertragingsmodus – riembewegingsmodus na snijden
    – bankschroefmodus na snijden
    – BRP-stuurstroom
    – in- en uitgangsdiagnose “
  • STOP-functie – snijden: hiermee kunt u het snijden op elk moment onderbreken door op de STOP-knop te drukken. De arm beweegt terwijl het zaagblad loopt zonder de bankschroef te openen.
  • De bediening van de snijtoevoer (armsnelheid naar de snede) is handmatig, door middel van een gasklep op het bedieningspaneel, met de automatische veiligheidsfunctie PEGAS BRP (wanneer de motorbelasting voor de zaagbandaandrijving wordt overschreden, stopt de snijtoevoer automatisch).
  • Het bedieningspaneel is ergonomisch op de draaibare console geplaatst. Het bestaat uit mechanische knoppen en een digitale weergave van het zaagbesturingssysteem. De mechanische knoppen worden gebruikt om de basisbewegingen van de zaag te controleren (beweging van de arm, ondeugden) en om de cyclus van de zaag te starten. Het bedieningspaneel is uitgerust met een zaagstopknop. Knoppen voor het besturen van machinebewegingen maken deel uit van een zeer hoogwaardig toetsenbord in het vandalismebestendige ontwerp.

Constructie van de Pegas 230 x 280 SHI-LR:

  • De zaag is structureel ontworpen om te voldoen aan de standaardspanning in productieomstandigheden. Alle ondersteunende delen van de zaag zijn ontworpen als gietijzeren gietstukken vanwege sterkte, trillingen en schokabsorptie.
  • De zaagarm is gemaakt van gietijzer en ontworpen om de vereiste snijkracht en nauwkeurigheid te garanderen. De arm is 25 ° gekanteld, wat de levensduur van de riem verlengt.
  • De arm is gemonteerd in voorgespannen en verstelbare kegellagers.
  • De aandrijf- en spanrollen zijn gegoten.
  • De bovenste werkpositie van de arm wordt geregeld door de automatische werkstandstop (DPP).
  • De onderste werkpositie van de arm wordt bediend door een microschakelaar. Bij het bereiken van de onderste eindpositie keert de arm automatisch terug naar de ingevoerde bovenste positie.
  • De bankschroef is gemaakt van gietijzer. De bekken zorgen voor een veilige klemming van het materiaal.
  • Hydraulisch bediende korte slag bankschroef gemonteerd in een verstelbare zwaluwstaartgroef.
  • De beweging van de kaak is handmatig door middel van een wiel, een trapeziumvormige schroef.
  • Het bankschroeflichaam beweegt van links naar rechts in de richting waarin de hoekuitsnijding wordt ingesteld en wordt bevestigd door middel van een lus.
  • Gietijzeren draaitafel ontwerp. De draaitafel biedt een grote ruimte om het materiaal en de precieze klemming te ondersteunen.
  • Handmatig draaien van de zaag voor het zagen van hoeken, vergrendeling door middel van een snelspanhendel.
  • Algemene hoeken ingesteld door vernier.

Standaarduitrusting van de Pegas 230 x 280 SHI-LR:

  • Riemgeleider in geleiders met platen en geleidingslagers en op gietijzeren rollen.
  • De zaag heeft aan de aandrijfzijde een geleider gemonteerd op een vaste balk. Aan de spanzijde is de geleider gemonteerd op een schuifbalk.
  • Riemschuifgeleider handmatig verstelbaar in het gehele werkbereik, handmatige bevestiging van de balk.
  • De geleidingsbalk beweegt in een verstelbare zwaluwstaartgroef.
  • Het zaagblad wordt beschermd door een afdekking die de gebruiker beschermt tegen vallend zaagsel en koelmiddelemulsie.
  • Mechanisch spannen van het zaagblad.
  • Automatische indicatie van de juiste spanning van het zaagblad.
  • Passief aangedreven zaagbladreinigingsborstel voor perfecte reiniging en zaagbladfunctie.
  • Aandrijving van de zaagband door middel van een wormwielkast met permanente olievulling. Driefasige motor met dubbele wikkeling met frequentieomvormer voor continue bandsnelheidsregeling 20-100 m / min. Robuuste flens met aandrijfasmontage. Motor thermische beveiliging.
  • Koelsysteem voor het snijden van emulsie met vloeistofverdeling naar de zaagbandgeleiders.
  • Robuuste basis met spaanbak. De basis is ontworpen voor het hanteren van de zaag met een pallettruck en een vorkheftruck.
  • Microschakelaar voor het spannen van de zaagband en het openen van het poeliedeksel.
  • 24 V-regeling.
  • De machine is uitgerust met een hydraulische centrale, die alle functies van de halfautomatische zaag regelt. Het duwt de arm in de snede, tilt de arm op en opent en sluit de bankschroef.

Basisuitrusting van de Pegas 230 x 280 SHI-LR:

  • Verstelbare stop.
  • Zaagblad.
  • Een set gereedschappen voor routineonderhoud van de machine.
  • Gebruiksaanwijzing in elektronische vorm op cd.

Inschakelduur:
na mechanische afstelling van de kaken start de machinist de cyclus met een standaardschakelaar op het bedieningspaneel. Na het starten klemt de hydraulische cilinder van de bankschroef het materiaal vast, de snede wordt gemaakt met de geselecteerde snelheid. De bewegingssnelheid van de arm in de snede wordt door de operator geregeld door middel van een gasklep. In de onderste stand van de arm sluit de microschakelaar. Beweging van de arm en bankschroef na voltooiing van de snede volgens de ingestelde gebruikersparameter. De operator verplaatst alleen het materiaal.
