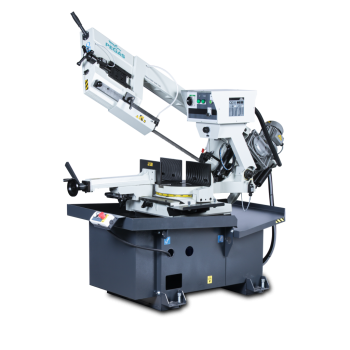

300x320 GH-LR | PEGAS GONDA BANDZAAGMACHINE 2-ZIJDIG VERSTEK

Artikelnr.:
1100015794
Supplier No.:
300x320 GH-LR / 04020300400
Fabrikant:
PEGAS GONDA
Voorraadstatus
Op aanvraag
Prijs:
Price on Request

Bandzaag. De werkbeweging van de arm wordt verzekerd door het gewicht van de arm, de snelheid wordt geregeld door een hydraulische cilinder.
De zaag is ontworpen voor het zagen van materiaal in loodrechte en hoekige sneden, hoekige sneden zijn traploos instelbaar van 0 tot +60 graden naar rechts en van 0 tot -45 graden naar links. Verander de hoek met de snelspanhendel.
Het wordt gebruikt in de productie van stukken en kleine series en dankzij de robuuste constructie kan een breed scala aan profielen en staven met volledige doorsnede worden verdeeld.

Constructie van de Pegas 300 x 320 GH-LR:

  • De zaag is structureel ontworpen om te voldoen aan de standaardspanning in productieomstandigheden. Alle ondersteunende delen van de zaag zijn ontworpen als gietijzeren gietstukken vanwege sterkte, trillingen en schokabsorptie.
  • De zaagarm is gemaakt van gietijzer en ontworpen om de vereiste snijkracht en nauwkeurigheid te garanderen. De arm is 25 ° gekanteld, wat de levensduur van de riem verlengt.
  • De onderste werkpositie van de arm wordt bediend door een nok en een microschakelaar. Bij het bereiken van de onderste eindpositie stopt de arm automatisch. De zaagarm wordt handmatig opgetild door de operator.
  • De bankschroef is gemaakt van gietijzer. De bekken zorgen voor een veilige klemming van het materiaal.
  • De handbediende bankschroef is gemonteerd in een verstelbare zwaluwstaartgroef.
  • De beweging van de kaak is handmatig door middel van een robuuste trapeziumvormige schroef. Versnelde kaakverstelling door middel van hendel, veer en trapeziumvormige halve moer.
  • Het bankschroeflichaam beweegt van links naar rechts in de richting waarin de hoekuitsnijding wordt ingesteld en wordt bevestigd door middel van een lus.
  • Gietijzeren draaitafel ontwerp. De draaitafel biedt een grote ruimte om het materiaal en de precieze klemming te ondersteunen.
  • Handmatig draaien van de zaag voor het zagen van hoeken, vergrendeling door middel van een handvat. De draaitafel heeft altijd een zelfremmende werking na 15 graden (gangpad met veer).
  • Algemene hoeken ingesteld door vernier.

Standaarduitrusting van de Pegas 300 x 320 GH-LR:

  • Riemgeleider in geleiders met platen en geleidingslagers en op gietijzeren rollen.
  • De zaag heeft aan de aandrijfzijde een geleider gemonteerd op een vaste balk. Aan de spanzijde is de geleider gemonteerd op een schuifbalk.
  • Riemschuifgeleider handmatig verstelbaar, handmatige balkbevestiging.
  • De geleidingsbalk beweegt in een schuifgeleider.
  • Het zaagblad wordt beschermd door een afdekking die de gebruiker beschermt tegen vallend zaagsel en koelmiddelemulsie.
  • Mechanisch spannen van het zaagblad.
  • Automatische indicatie van de juiste spanning van het zaagblad.
  • Passief aangedreven zaagbladreinigingsborstel voor perfecte reiniging en zaagbladfunctie.
  • Aandrijving van de zaagband door middel van een wormwielkast met permanente olievulling. Driefasige motor met dubbele wikkeling, 2 snijsnelheden. Motor thermische beveiliging.
  • Koelsysteem voor het snijden van emulsie met vloeistofverdeling naar de zaagbandgeleiders.
  • Sokkel met spaanbak.
  • Microschakelaar voor het spannen van de zaagband en het openen van het poeliedeksel.
  • 24 V-regeling.

Basisuitrusting van de Pegas 300 x 320 GH-LR:

  • Verstelbare stop.
  • Zaagblad.
  • Een set gereedschappen voor routineonderhoud van de machine.
  • Gebruiksaanwijzing in elektronische vorm op cd.

Werkcyclus:
De werkbeweging van de arm wordt verzekerd door het eigen gewicht van de arm, de positie van de arm wordt bepaald door een hydraulische cilinder. Gasklep voor het regelen van de snijsnelheid. Wanneer de zaagsnede in de onderste stand is voltooid, wordt de beweging van het zaagblad automatisch uitgeschakeld. De operator heft de arm handmatig op. Handmatig klemmen en losmaken van materiaal. De operator laadt, verplaatst en verwijdert handmatig materiaal.
