3204-315 | BISON ZELFCENTRERENDE 3-KLAUW 315 MM GIETIJZER DIN 6350

3204-315 | BISON ZELFCENTRERENDE 3-KLAUW 315 MM GIETIJZER DIN 6350

Artikelnr.:
1100010978
Supplier No.:
3204-250 / 13032040315
Fabrikant:
BISON
Voorraadstatus
Op voorraad
Prijs:
€ 1.543,00 (Excl. BTW)

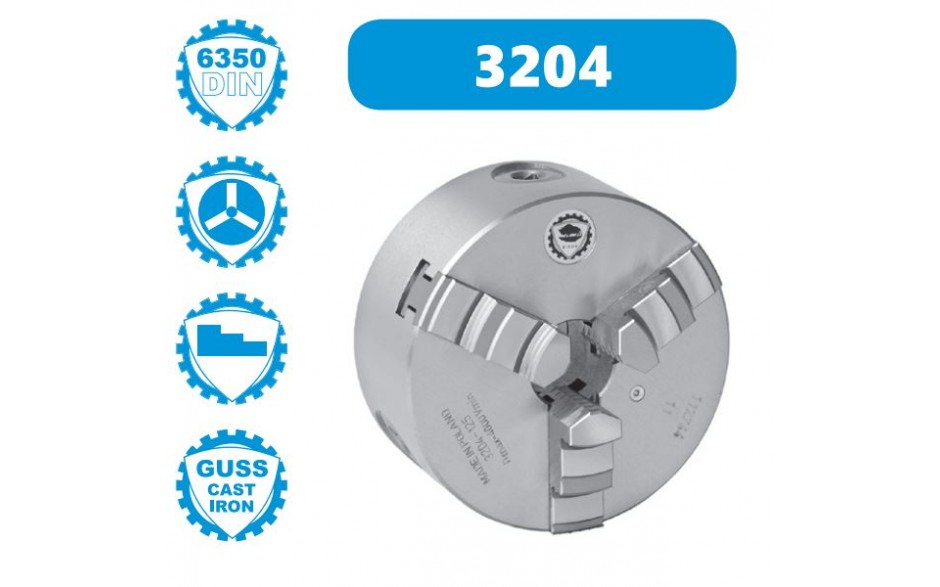

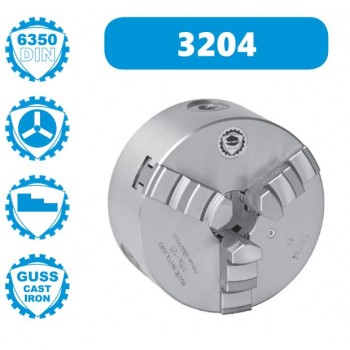

Bison 3204 zelfcentrerende 3-klauwplaat, Buitendiameter 315mm pasrand montage DIN 6350, Vervaardigd uit gietijzer. Geleverd met 1 stel harde binnen- en buitenbekken, werksleutel. en bevestigingsbouten



  D  80 100 125 160 20 250 315 400 500 630
Code d  16 20 32 42 55 76 103 136 190 252 type

3204.D           •         •         •         •         •         •         •         •         •         •       III
3504.D           •         •         •         •         •         •         •         •            I
3505.D             •         •         •         •         •         •         •           II



BESTELVOORBEELD: 3-KL. GIETIJZER Ø 125 met vaste bekken = 3204.125

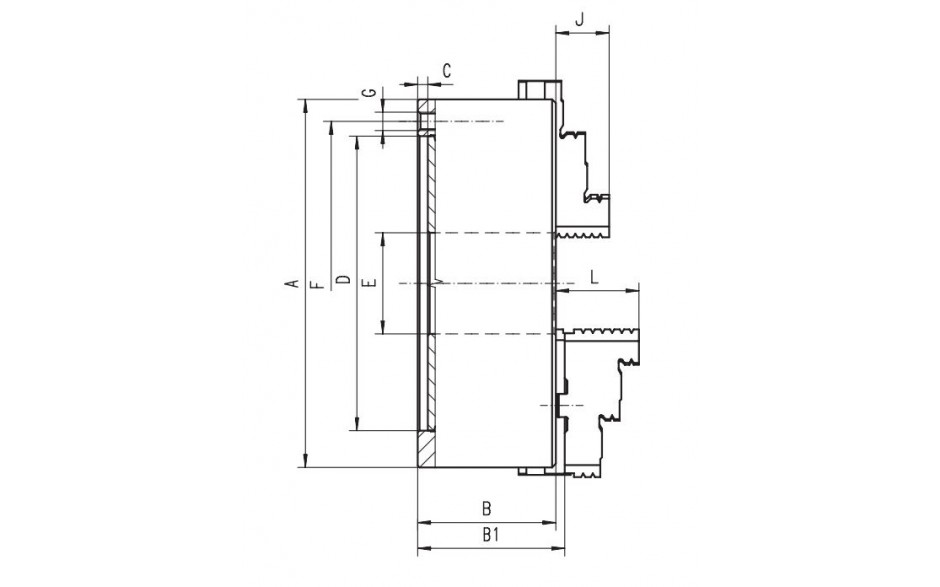

Diameter Ø A
315 mm
Hoogte basislichaam B
94 mm
Hoogte basislichaam incl. geleiding grondbek B1
99.1 mm
Diepte pasrand C
5
Diameter pasrand D
260 H7
Doorlaat E
103 mm
Steekcirkel van de bevestigingsgaten F
286 mm
Bevestigingsgaten G
6x M16
Uitsteeklengte standaard boorbek J
43
Uitsteeklengte opzet boorbek L
57
Gewicht Kg
50
