D-09 | CC8 | HOMGE PREC. 24st INDEX KOP INCL. 3-KLAUW ø200mm EN SET INDEXPLATEN

D-09 | CC8 | HOMGE PREC. 24st INDEX KOP INCL. 3-KLAUW ø200mm EN SET INDEXPLATEN

Artikelnr.:
1100001460
Supplier No.:
D-09 / 13728001000
Fabrikant:
HOMGE
Voorraadstatus
Op aanvraag
Prijs:
Price on Request

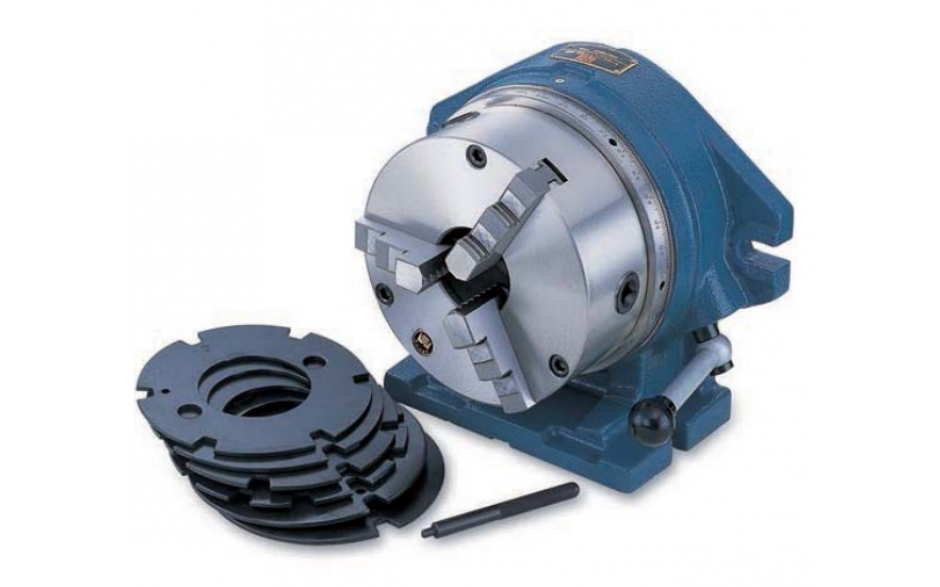

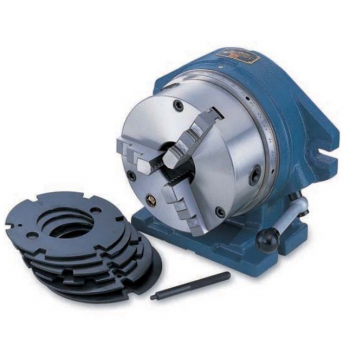

D-09 | CC8 | HOMGE PREC. 24st INDEX KOP INCL. 3-KLAUW ø200mm EN SET INDEXPLATEN

CC INDEX KOP

* basisplaat met 24 verdelingen, is gehard en geslepen
* rondloopnauwkeurigheid kop 0,04 mm
* indexafdekplaten voor 2-3-4-6-8-12 en 24 verdeling  worden gemonteerd naar keuze
* indexkop is voorzien van verende snapperpen en blokeerhandel voor snel en nauwkeurig frees- en boorwerk
* de kop is zowel  horizontaal als verticaal te gebruiken en voorzien van 360° gradenverdeling op draaitafel

*standaard  : snel index kop inclusief 3-klauw en set indexafdekplaten
* optie  : AMTCC6-CS6/TS tegencenter
  : AMT-CC8-CS8/TS tegencenter

*standaard  : snel index kop inclusief 3-klauw en set indexafdekplaten
* optie  : AMTCC6-CS6/TS tegencenter
: AMT-CC8-CS8/TS tegencenter

SIMPLE INDEX SPACER
this simple index spacer is to be mounted on milling machines, drilling machines and other machine tools for indexing during machining process. Equiping chuck with big diameter. Index spacer can work horizontally and vertically. There is 24-slots master plate inside index spacer, and other sub plates in 2, 3, 4, 6, 8 and 12 slots as parts.

number diam. Of diam. Of guide gewicht
Code of dividing A B C D chuck hole turret hole a b h block (g) weight
CC6 2-3-4-6-8-12-24 260 218 151 167 44 36 190 125 130 16 32 kg
CC8 2-3-4-6-8-12-24 312 270 175 210 63 63 220 135 150 16 50 kg
